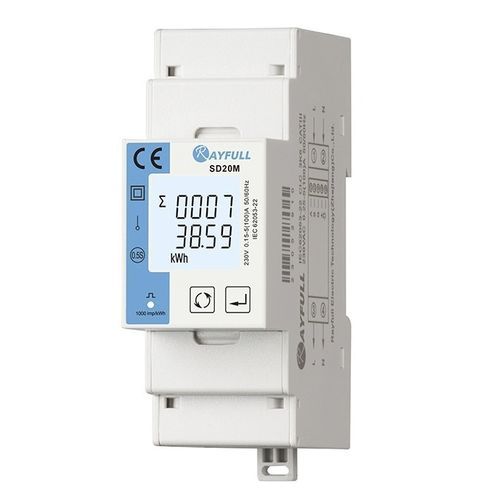

Contatore di energia elettrica multifunzione SD20M

monofasesu guida DINRS-485

La serie SD20M è un misuratore di energia multifunzionale monofase in grado di misurare e analizzare i parametri elettrici più importanti, tra cui tensione, corrente, parametri di potenza a quattro quadranti, fattore di potenza, ecc. Inoltre, è in grado di leggere una serie di parametri energetici, tra cui l'energia attiva e reattiva bidirezionale, l'energia a quattro quadranti, le statistiche sul consumo energetico mensile e giornaliero e così via. La serie SD20M dispone di un'interfaccia di comunicazione RS485 con baudrate massimo di 38400bps, che supporta il protocollo Modbus o DLT645 per la lettura a distanza. Allo stesso tempo, il grande schermo LCD e i pulsanti a sfioramento aiutano gli utenti a visualizzare e impostare i vari parametri di misura sul posto. È stata aggiunta la funzione di protezione con password per migliorare notevolmente la sicurezza dei dati. Misure: V, A, W, Var, kWh, kVarh, PF, ... Misura bidirezionale di energia e potenza Uscita a impulsi Comunicazione: RS485 Modbus RTU/DLT645-2007 Rete: 1P2W Approvato CE/ROHS Specifiche di comunicazione - Interfaccia e protocollo: RS485 a 2 fili; Modbus RTU (predefinito), DL/T645-2007 (opzionale) - Baudrate: 1200, 2400, 4800, 9600 (predefinito), 19200, 38400 bps - Parità: nessuna (predefinita), pari, dispari - Bit di stop: 1 (predefinito), 2 - Tempo di risposta: <100 ms - Tipo di bus : Semi-duplex - Distanza: Max. 1000m - Carico del bus: Max. 64 pezzi Specifiche ambientali - Temperatura di funzionamento: -25 ~ +55℃ - Temperatura di stoccaggio: -40 ~ +80℃ - Umidità: <90%, nessuna condensazione - Grado di inquinamento: 2 - Altitudine: <2000m - Frequenza di vibrazione: Gamma: 10~150Hz, fare riferimento a IEC 60068-2-6
