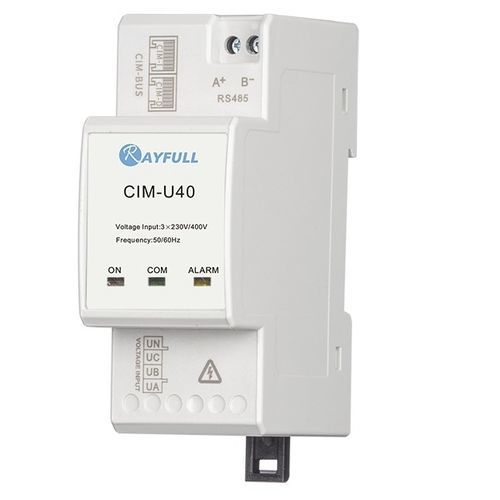

CIM-U40, come modulo di tensione della soluzione CIM di Rayfull, misura la tensione dell'intero sistema.
Inoltre, svolge il ruolo di alimentatore dei moduli I.
Rispetto al CIM-U30, il CIM-U40 può misurare anche THD e iHD della tensione. Inoltre, è dotato di un allarme di sovratensione che può essere applicato ai sistemi di sicurezza e così via.
È dotato di comunicazione RS485 Modbus che può aiutare gli utenti a leggere e monitorare a distanza.
Misura della tensione;
Tensione THD e iHD (2~63);
Alimentazione per moduli CIM-I;
Allarme di sovratensione;
Comunicazione RS485 Modbus
Specifiche elettriche
- Tensione nominale: 230 VAC (L-N) / 400 VAC (L-L)
- Tensione in ingresso: Campo di misura: 85 ~ 276 VCA (L-N), 85 ~ 480 VCA (L-L)
- Frequenza: 45 ~ 65 Hz
- Capacità di sovraccarico: 2xTensione nominale con durata 1s
Specifiche di comunicazione
- Interfaccia e protocollo: RS485 a 2 fili; Modbus RTU
- Baudrate: 1200, 2400, 4800, 9600 (default), 19200, 38400 bps
- Parità: nessuna (predefinita), pari, dispari
- Bit di stop: 1 (predefinito), 2
- Tempo di risposta: <100 ms
Specifiche ambientali
- Temperatura di funzionamento - -25 ~ +55℃
- Temperatura di stoccaggio - -40 ~ +80℃
- Umidità - <90%, senza condensa
- Grado di inquinamento - 2
- Altitudine - <2000m
- Frequenza di vibrazione - Gamma: 10~150Hz, fare riferimento a IEC 60068-2-6
---
