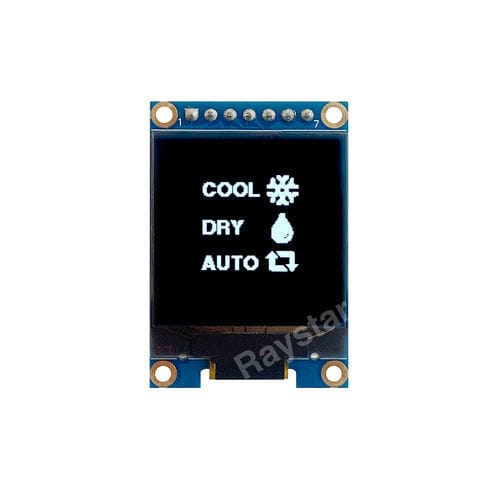

REA128128G è un modulo OLED grafico COG 128x128 a matrice di punti. Le dimensioni dell'area attiva sono di 1,12” in diagonale dimensioni del modulo di 26.4×38.6 mm. Questo modulo OLED dispone di IC SH1107 integrato con interfaccia predefinita 4-wire SPI. Il PCB aggiuntivo su questo display OLED consente agli utenti di risparmiare tempo nello sviluppo di PCB da soli. Inoltre, è presente un telaio aggiunto con quattro fori per le viti che consentono agli utenti un montaggio rapido.
Il display OLED REA009616B offre un elevato rapporto di contrasto 10,000:1. La tensione di alimentazione logica varia da 2,0 V a 3,3 V, il valore tipico è 3 V, il metodo di azionamento è 1/128 duty. Il modulo funziona a temperature comprese tra -40 e +80°C; l'intervallo di temperatura di conservazione è -40~+85°C.
Struttura - COG + PCB -
Dimensione (Diagonale) - 1,12 - pollici
A matrice di punti (Risoluzione) - 128 × 128 - punti
Dimensione del modulo - 26.4 × 38.6 × 5.21 - mm
Area di visualizzazione (VA) - 22.08 × 22.08 - mm
Area attiva (AA) - 20.076 × 20.076 - mm
Dimensioni del Dot - 0.137 × 0.137 - mm
Passo del Dot - 0.157 × 0.157 - mm
Colore di emissione - Monochrome, Bianco -
Supporto scala di grigi - No -
Modalità display - Matrice passiva -
IC - SH1107 -
Interfaccia - 4-Wire SPI -
Alimentatore - 3V -
Duty - 1/128 duty -
Temperatura di lavoro - -40~+80 - °C
Temperatura di stock - -40~+85 - °C
Polarizer Type - polarizzatore opzionale -
Type - Modulo display OLED grafico
