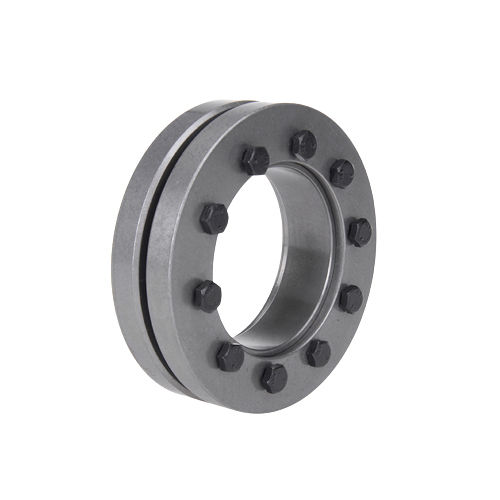

Ghiera di serraggio REACH®

Il calettatore è un dispositivo di bloccaggio esterno a forma di flangia che utilizza l'attrito per bloccare il mozzo dell'albero.Si tratta di una connessione priva di gioco senza attrito, che può essere utilizzata per sostituire la connessione gap della connessione calettata.Questo è un metodo di connessione meccanica relativamente avanzato nelle moderne attività di produzione di macchinari.Il calettatore è costituito da uno o due anelli di spinta con fori conici e un anello interno conico corrispondente, serrando le viti di bloccaggio gli anelli di spinta vengono tirati insieme, comprimendo gli anelli interni e applicando pressione all'esterno del mozzo, bloccandoli serrati su l'albero.Di conseguenza, il calettatore non si trova nel percorso del carico e funziona senza coppia.La coppia può essere trasmessa direttamente per attrito statico attraverso la superficie di giunzione tra albero e mozzo senza parti intermedie (es. chiavette o scanalature). La funzione principale del calettatore è di accoppiare saldamente l'albero e il mozzo per attrito.Ad esempio, tra l'albero motore e l'albero cavo della trasmissione.Il calettatore crea un collegamento senza gioco premendo il mozzo sull'albero.Questa connessione viene utilizzata principalmente per trasmettere la coppia e il calettatore fornisce solo la forza richiesta e non trasmette forza o coppia tra l'albero e il mozzo stesso, quindi il flusso di forza non lo attraversa.Viene installato facendo scorrere la rondella riducibile sull'albero cavo e serrando le viti.
