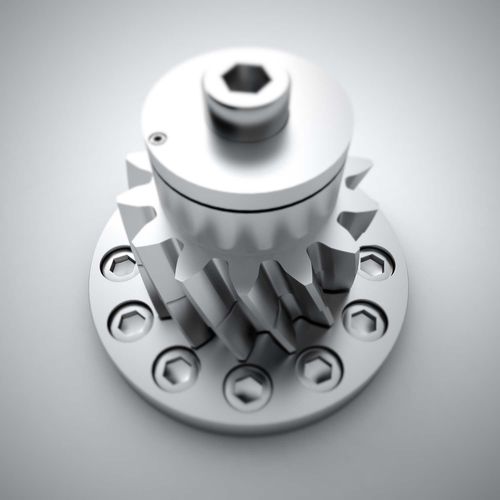

Pignone con precarico doppia PDP

Il doppio pignone precaricato (PDP) di WMH Herion è stato progettato per fornire un metodo economico per eliminare il gioco tra cremagliera e pignone nelle applicazioni di movimento lineare ad alta precisione. Il PDP è costituito da due pignoni WMH rettificati, ciascuno di larghezza pari a ½ della cremagliera, collegati tra loro attraverso un sistema brevettato di precarico dell'accoppiamento che annulla il gioco tra cremagliera e pignone, offrendo un'alternativa competitiva ai sistemi di trasmissione a vite a sfere. La coppia di precarico del PDP è facilmente regolabile e le unità sono dotate di una flangia ISO 9409-1 per l'adattamento ai riduttori di velocità. Il PDP può essere combinato con riduttori di precisione per fornire un gioco di sistema < 1 minuto d'arco, eliminando così la necessità di due riduttori precaricati elettricamente (con 2 servomotori) in alcune applicazioni. Caratteristiche principali Il PDP è disponibile con ingranaggi diritti (cilindrici) o elicoidali in moduli da 2 a 5 standard (moduli più grandi su richiesta) e accetta velocità fino a 1200 RPM. La capacità di coppia varia da 55 a 1900 NM, a seconda della dimensione e dell'impostazione della coppia di precarico. Redex può offrire soluzioni complete che comprendono riduttori, PDP, cremagliere e sistemi di lubrificazione automatica delle cremagliere.
