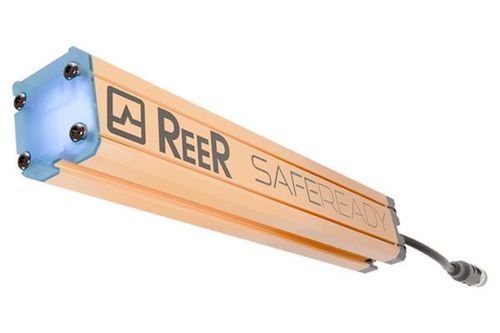

Barriera fotoelettrica di sicurezza SafeReady

di sicurezza di tipo 4del controllo accessimultifascio

Introduzione
SafeReady di ReeR è una famiglia compatta e programmabile di barriere fotoelettriche di sicurezza per l’automazione industriale. Certificata Type 4 – PL e, SafeReady garantisce protezione operatore e integrazione semplificata in sistemi compatti e riconfigurabili.

Costruzione e classificazione ambientale
Corpo in alluminio verniciato a polvere, resistente a urti e vibrazioni (CEI EN 60068). Gradi di protezione: IP65 e IP67. Temperatura di esercizio: -30 °C a +55 °C, adatta ad ambienti refrigerati e gravosi.

Risoluzioni, altezze e portate
Risoluzioni disponibili per protezione dita, mani e corpo:

• 14 mm – protezione dita
• 20, 30, 40 mm – protezione mani
• 50 – 90 mm – protezione corpo
• 2, 3, 4 raggi – controllo accessi

Altezze protette fino a 2 m. Portate fino a 18 m (Low Range 0–8 m; High Range 6–18 m).

Assenza di zone morte e allineamento
SafeReady elimina le zone morte su entrambi i lati della barriera, garantendo rilevamento continuo su tutto il campo. Ciò consente di ridurre le distanze di sicurezza e, in alcuni casi, di eliminare protezioni meccaniche aggiuntive. L’allineamento è facilitato da quattro LED frontali ad alta luminosità.

Connettività e configurazione smart (modelli Plus)
I modelli Plus supportano la configurazione e il monitoraggio via Bluetooth tramite app dedicata. L’app mostra dati identificativi e caratteristiche fisiche, stato dei raggi e posizioni, stato LED e modalità di blanking e consente di impostare codifica raggi, tempi di risposta, modalità di restart e funzioni di blanking.

Funzioni di blanking
SafeReady integra blanking fisso e flottante per processi dinamici:

• Blanking fisso – escludere permanentemente raggi selezionati (es. passaggio controllato di un pezzo)
• Blanking flottante – seguire il movimento del materiale lungo l’area protetta mantenendo la protezione intorno alla zona di rischio

Queste funzioni riducono fermi involontari e migliorano la produttività.

Diagnostica e spia di stato
Spia di stato multicolore integrata e LED diagnostici forniscono feedback operativo immediato. Nei modelli Plus le stesse informazioni sono disponibili via Bluetooth. Significato colori:

• RED – Interruzione
• GREEN – Protetto
• ORANGE lampeggiante – Clear (in attesa di restart)
• ORANGE – Blanking abilitato
• BLUE – Connessione Bluetooth

Cablaggio e connettori
Cavo pigtail con connettore M12; posizione regolabile e cavi sostituibili per agevolare manutenzione e integrazione a lungo termine.

Modelli e funzioni principali
La gamma SafeReady comprende tre livelli per diverse complessità applicative:

• Basic – restart automatico
• Standard – restart automatico o manuale (selezionabile), EDM
• Plus – restart automatico o manuale (selezionabile), EDM e funzioni avanzate configurabili via app Bluetooth

Monitoraggio e impostazioni (funzionalità app)
L’app (modelli Plus) mostra dati di identificazione e caratteristiche fisiche, stato di ogni raggio e modalità LED, e permette di impostare codifica raggi, tempo di risposta, tipo di restart, blanking (fisso/fluttuante) e pre‑reset.

Applicazioni tipiche
Esempi di impiego:

• presse e piegatrici
• celle robotizzate e collaborative
• banchi di assemblaggio
• macchine da taglio
• sistemi automatici e linee flessibili
• parcheggi automatizzati e sistemi a layout variabile

Conclusione
SafeReady è una famiglia di barriere compatta, integrata e programmabile che unisce protezione Type 4 – PL e, configurabilità smart (Plus) e costruzione robusta per ambienti industriali gravosi.

Caratteristiche / specifiche tecniche

• Denominazione commerciale: SafeReady
• Produttore: ReeR
• Classificazione di sicurezza: Type 4 – PL e
• Grado di protezione: IP65, IP67
• Temperatura di esercizio: -30 °C a +55 °C
• Corpo: alluminio verniciato a polvere
• Risoluzioni: 14 mm; 20 / 30 / 40 mm; 50 – 90 mm
• Configurazioni raggi: 2, 3, 4
• Altezza protetta: fino a 2 m
• Portate: Low Range 0–8 m; High Range 6–18 m (fino a 18 m)
• Cablaggio: pigtail con connettore M12
• Blanking: fisso e flottante
• Modelli: Basic, Standard, Plus (Plus con Bluetooth e app)
• Diagnostica: spia multicolore integrata e LED diagnostici
