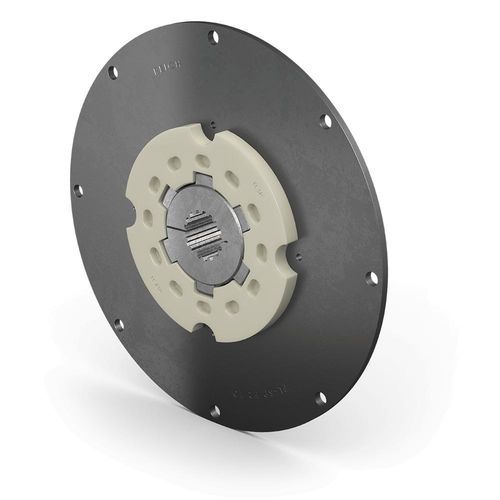

Giunto di tondello FL-SP

rigido in torsioneper trasmissionedi pompa

Descrizione generale
La giunzione a flangia FL-SP è sviluppata per azionamenti di pompe idrostatiche per collegare motori a combustione interna a pompe idrauliche. Il suo design rigido a torsione sposta le risonanze critiche al di sopra della velocità di esercizio, consentendo un funzionamento sottocritico senza attraversare ampiezze di vibrazione torsionale dannose. La FL-SP è compatta, inseribile assialmente ed è adatta per installazioni con spazio limitato.

Progettazione e costruzione
La giunzione FL-SP è costituita da un mozzo a serraggio e da una flangia composita plastica-acciaio assemblati come connessione a innesto assiale. Il mozzo garantisce un collegamento di serraggio senza gioco sull'albero della pompa. La flangia è disponibile in varie dimensioni SAE. REICH fornisce piastre di montaggio per pompe per fissare le pompe idrauliche alle casse motore. Possono essere sviluppate soluzioni personalizzate secondo il principio D2C (Designed to Customer).

Vantaggi

• Design rigido a torsione che consente il funzionamento sottocritico ed evita il passaggio per risonanze
• Elevata capacità di trasmissione della coppia per un'ampia gamma di applicazioni
• Costruzione compatta e inseribile assialmente per spazi di installazione ridotti
• Compensazione degli spostamenti assiali, radiali e angolari che riduce lo sforzo di montaggio e migliora l'affidabilità operativa
• Connessione albero-mozzo senza gioco che previene l'usura dell'albero della pompa e garantisce un funzionamento più regolare
• Design a innesto assiale che consente installazioni rapide e tempi di riparazione ridotti
• Diverse opzioni di dentatura per il collegamento all'albero della pompa; possibile foratura finita con chiavetta
• Intervallo di temperatura ambiente da -20 °C a 100 °C
• Piastre di montaggio per pompe disponibili per quasi tutte le situazioni di installazione

Tipi standard / Varianti prodotto

• Tipo D2C "La vostra progettazione" — giunzioni sviluppate individualmente secondo i requisiti del cliente
• Componenti modulari che consentono soluzioni cliente efficaci ed economiche
• Stretta collaborazione con partner: consulenza, sviluppo, progettazione, produzione e integrazione
• Produzione su misura per il cliente, concetti logistici e assistenza post-vendita; disponibilità globale

Applicazioni
Giunzioni a flangia rigide a torsione per azionamenti di pompe idrostatiche, adatte a collegare motori a combustione interna a pompe idrauliche in applicazioni industriali, mobili e per la generazione di energia che richiedono collegamenti compatti, privi di gioco e robusti.

Specifiche tecniche

• Tipo di prodotto: Giunzione a flangia rigida a torsione (per azionamenti di pompe idrostatiche)
• Modello / denominazione: FL-SP
• Progettazione: Mozzo a serraggio + flangia composita plastica-acciaio (connessione a innesto assiale)
• Flangia per pompe: disponibile in varie dimensioni SAE
• Intervallo di temperatura: -20 °C a 100 °C
• Intervallo di coppia (valori esemplificativi): circa 1200 Nm a 2400 Nm
• Compensazione: spostamenti assiali, radiali e angolari
• Collegamento albero: mozzo a serraggio senza gioco; opzioni di dentatura multiple o foratura finita con chiavetta possibile
• Caratteristiche d'uso: compatto, inseribile assialmente, esente da manutenzione, lunga durata
• Opzione progettuale speciale: D2C – Designed to Customer per configurazioni non standard
