Dentatrice per skiving di ingranaggi CNC RS 300
ad angolo regolabileper pezzi di grande diametro

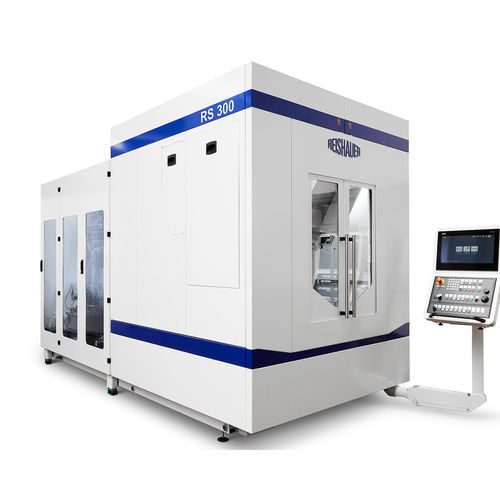

Dentatrice per skiving di ingranaggi CNC - RS 300 - Reishauer - ad angolo regolabile / per pezzi di grande diametro
Dentatrice per skiving di ingranaggi CNC - RS 300 - Reishauer - ad angolo regolabile / per pezzi di grande diametro
Dentatrice per skiving di ingranaggi CNC - RS 300 - Reishauer - ad angolo regolabile / per pezzi di grande diametro - immagine - 2
Aggiungi ai preferiti
Confronta con altri prodotti

Caratteristiche

Tipo di comando
CNC
Altre caratteristiche
ad angolo regolabile, per pezzi di grande diametro
Modulo

Max.: 3 mm
(0,12 in)

Min.: 1 mm
(0,04 in)

Diametro del pezzo

Max.: 300 mm
(12 in)

Min.: 50 mm
(2 in)

Velocità di rotazione

3.600 rpm
(22.619,467 rad.min-1)

Descrizione

Panoramica
La lavorazione degli anelli dentati temprati con diametro esterno del pezzo fino a 300 mm è l'applicazione principale del Reishauer RS 300. Con la qualità d'ingranamento ottenibile, il RS 300 soddisfa anche i requisiti futuri con tolleranze ancora più strette, dove la massima precisione e la minima rugosità dei fianchi sono fondamentali.

Caratteristiche principali
  • nuovo sviluppo con un processo di lavorazione ad alta produttività
  • metodo economico per la finitura a caldo di ingranaggi anulari
  • adatto alla lavorazione di pezzi critici in caso di collisione
  • utilizzato per compensare anche grandi distorsioni di tempra
  • utilizzabile in modo flessibile – anche per ingranaggi esterni
  • completa il portafoglio Reishauer, permettendo la finitura a caldo di tutti gli ingranaggi di una trasmissione
  • compatibile con il monitoraggio del processo ARGUS

Campo operativo
Diametro pezzo skiving interno: 50 – 300 mm
Diametro pezzo skiving esterno: 50 – 200 mm
Numero di denti: 5 – 520
Intervallo modulo: 1 – 3 mm
Lunghezza pezzo: max. 150 mm
Angolo d'incrocio assi: max. 35°
Velocità mandrino utensile: max. 3 600 min⁻¹
Velocità mandrino pezzo: max. 3 600 min⁻¹
Corsa assi X, Y, Z: 400, 500, 350 mm
Alimentazione: 400 V / 50 Hz; 460 V / 60 Hz
Temperatura ambiente: +15 a +45 °C
Peso: 14 000 kg

Opzioni hardware (estratto)
  • Interfaccia per sistemi di caricamento pezzi
  • Cambiattrezzi automatico (interfaccia HSK-F 125)

Opzioni tecnologiche (estratto)
  • Sistema di monitoraggio ARGUS
  • Twist Control Skiving
  • Reishauer ECO-Mode

Controllo
  • Siemens SINUMERIK ONE
  • Software operativo Reishauer RSControl

Specifiche tecniche
  • Diametro pezzo (interno): 50–300 mm
  • Diametro pezzo (esterno): 50–200 mm
  • Numero di denti: 5–520
  • Intervallo modulo: 1–3 mm
  • Lunghezza pezzo max.: 150 mm
  • Angolo d'incrocio max.: 35°
  • Velocità mandrino utensile: max. 3 600 min⁻¹
  • Velocità mandrino pezzo: max. 3 600 min⁻¹
  • Corsa assi (X, Y, Z): 400 / 500 / 350 mm
  • Opzioni alimentazione: 400 V / 50 Hz o 460 V / 60 Hz
  • Temperatura ambiente di esercizio: +15 a +45 °C
  • Peso macchina: 14 000 kg
