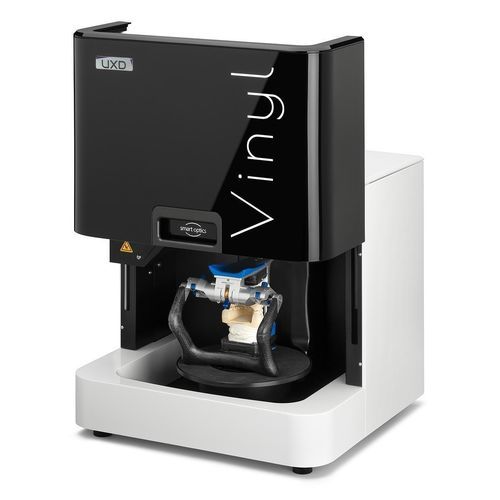

Scanner 3D AnySCAN VINYL UXD

di misuraper stampa 3Ddi ispezione

Descrizione
L'AnySCAN VINYL UXD, introdotto nella serie Vinyl nel 2022, abbina due fotocamere ad alta risoluzione a un avanzato sensore 3D per un'acquisizione dati flessibile e di qualità. L'operatore può scegliere tra quattro modalità operative per definire il numero di fotocamere e la risoluzione, consentendo scansioni ad alta risoluzione complete o set di dati ridotti per velocizzare i flussi di lavoro.

Modulo UX e interazione utente
Il modulo UX integra due fotocamere aggiuntive e un proiettore per migliorare l'esperienza d'uso. Icone vengono proiettate sulla piastra di sistema e possono essere attivate con gesti manuali, permettendo la selezione del workflow e l'avvio della scansione con minima interazione con il PC.

Sequenza di scansione e allineamento con IA
La sequenza di scansione è completamente configurabile (mascella superiore, inferiore, articolatore o altri oggetti). Il monitoraggio dello spazio interno utilizza il posizionamento dell'asse Z controllato dall'IA per allineare automaticamente gli oggetti in altezza e garantire risultati di scansione ottimali.

Caratteristiche tecniche

• Unità sensore 3D avanzata
• Modulo UX per controllo gestuale e proiezioni assistite
• Piastra sistema per articolatore ingrandita
• Asse Z controllato da IA
• Controllo motore rapido
• Modalità HR e LR
• Modalità telecamera selettiva
• Alimentazione: 100 – 240 VAC, 50/60 Hz
• Tempo misura arcata completa: Scanning 12 s; Matching 10 s; Totale 22 s
• Tempo misura dente singolo: Scanning 25 s; Matching 6 s; Totale 31 s
• Tempo misura ponte 3 elementi: Scanning 40 s; Matching 15 s; Totale 55 s
• Connessioni: 1x USB 3.0, 1x alimentazione
• Dimensioni (L x A x P): 430 / 455 / 420 mm
• Fotocamere: 4
• Risoluzione fotocamere: 2 x 3,2 MP, 2 x 1,0 MP
• Campo di misura 1 (x / y / z): 80 / 60 / 82 mm
• Campo di misura 2 (x / y / z): 88 / 63 / 82 mm
• Precisione (ISO 12836): 4 µm
• Peso: 25 kg
• Numero d'ordine: 58440000

Specifiche tecniche

• Modello: AnySCAN VINYL UXD
• Serie: Vinyl
• Unità sensore 3D: avanzata, moderna
• Numero di fotocamere: 4 (2 x 3,2 MP, 2 x 1,0 MP)
• Campo di misura fotocamera 1 (x/y/z): 80 / 60 / 82 mm
• Campo di misura fotocamera 2 (x/y/z): 88 / 63 / 82 mm
• Precisione (ISO 12836): 4 µm
• Tempi di misura: arcata completa 12/10/22 s; dente singolo 25/6/31 s; ponte 3 elementi 40/15/55 s
• Alimentazione: 100–240 VAC, 50/60 Hz
• Connessioni: 1x USB 3.0, 1x alimentazione
• Dimensioni (L×A×P): 430 × 455 × 420 mm
• Peso: 25 kg
• Caratteristiche principali: asse Z controllato da IA, monitoraggio interno, modulo UX per controllo gestuale, modalità telecamera selettiva, modalità HR e LR
• Numero ordine: 58440000
