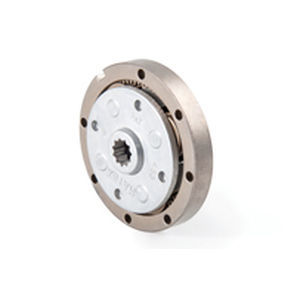

Riduttore planetario

epicicloidalecompattoper trasmissione

I moduli epicicloidali Reliance sono disponibili nei rapporti 3:1, 4:1 e 5:1. Il loro design unico consente di impilare le unità per ottenere rapporti più elevati. Sono ideali per applicazioni di amplificazione della coppia e di riduzione della velocità per impieghi più gravosi o di lunga durata; le unità sono state utilizzate con successo in applicazioni sottomarine sigillate e nei meccanismi degli sport motoristici. Efficienza della trasmissione: 98% per unità singola, 95% per unità doppie; la fonte di energia può essere più piccola rispetto a molti altri riduttori. La rumorosità degli ingranaggi è ridotta da una speciale costruzione di ingranaggi planetari a disco. Il problema intrinseco della ripartizione del carico nei sistemi di riduttori epicicloidali è risolto dalla costruzione con equalizzazione del carico. Il modulo epicicloidale è un'unità compatta con un'elevata trasmissione di coppia perché è progettato per equalizzare i carichi di ciascun ingranaggio planetario. Il problema intrinseco della condivisione del carico nei sistemi di ingranaggi planetari è risolto dall'uso di dischi di passo progettati per equalizzare il carico di ciascun ingranaggio planetario.
