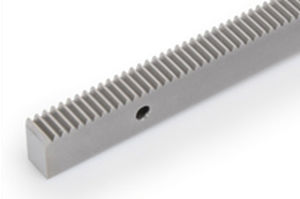

Cremagliera a dentatura diritta R9 series

di precisionerettificatalineare

Un sistema a pignone e cremagliera consente di trasferire il movimento rotatorio a quello lineare, con tutta la precisione che ci si aspetta da un sistema a ingranaggi. Le cremagliere sono realizzate in acciaio inox temprato o rettificato e sono disponibili con una scelta di precisioni, passi e lunghezze, oltre alla possibilità di apportare modifiche come flats, perni o estremità personalizzate. Sono disponibili anche cremagliere in acciaio inox e ottone dentate. I pignoni delle cremagliere sono lisci o anti-backlash, anch'essi con una scelta di precisioni, passi, dimensioni dei fori, materiali alternativi e rivestimenti. La cremagliera a terra può essere utilizzata sia per la misura che per l'azionamento. In generale, i passi più piccoli (1 mm) sono adatti alla misura, poiché il diametro minore del pignone offre risoluzioni lineari più elevate. I passi più grandi (2 mm e 2,5 mm) consentono una maggiore capacità di carico. Per la maggior parte delle applicazioni, la cremagliera può essere utilizzata sia per la retroazione che per l'azionamento; tuttavia, in applicazioni molto precise, è meglio utilizzare una sezione della cremagliera che non sia quella di azionamento per la retroazione, oppure si può utilizzare una cremagliera separata. Le cremagliere dentate sono più adatte alle applicazioni di azionamento leggere, dove il costo è un fattore chiave. Cremagliere rettangolari di precisione Cremagliera rettangolare con passo circolare da 1 mm a 2,5 mm e modulo da 0,3 a 1,0, disponibile in lunghezze fino a 500 mm. - Cremagliera rettificata di precisione temprata - prodotta in acciaio inossidabile di grado 316, temprata a 34-45 HRc Fare clic qui per vedere la pagina del catalogo. - Cremagliera di precisione molle - prodotta con acciaio inossidabile di grado 304
