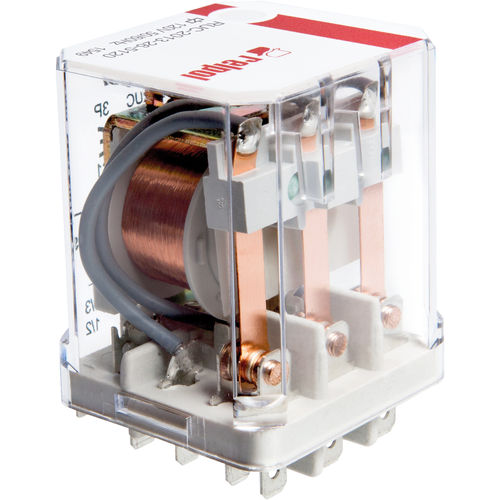

Relè elettromeccanico 24 VDC RUC series

AC2NA3NA

Contatti: 2 CO, 3 CO, 2 NO, 2 NO, 3 NO o 2 NO, 3 NO (con distanza tra i contatti 3 mm); carico nominale AC1 - 16 A/250 V AC o 10 A/400 V AC; bobine AC o DC; LED indicatore (opzione); pulsante di prova (opzione) Informazioni tecniche Dati di contatto Numero e tipo di contatti :2 CO, 2 NO, 2 NO, 2 NO, 3 CO, 3 NO, 3 NO, 3 NO con distanza tra i contatti ≥ 3 mm Tensione nominale / max. di commutazione AC :250 V / 440 V Carico nominale (capacità) :AC1: 16 A / 250 V AC o 10 A / 400 V AC; DC1: 16 A / 24 V DC Dati bobina Tensione nominale :AC: 6, 12, 24, 115, 120, 120, 220, 230, 240 V 50/60 Hz, 400 V 50 Hz DC: 6, 12, 24, 42, 48, 60, 60, 110, 120, 220 V bobina standard; 12, 24, 48, 48, 110, 220 V bobina rinforzata Assorbimento nominale :AC: 2,8 VA 50 Hz; 2,5 VA 60 Hz; DC: 1,5 W; 1,7 W con distanza di contatto ≥ 3 mm Dati generali Vita elettrica resistiva :AC1: >105 16 A, 250 V AC; >105 10 A, 400 V AC Vita meccanica (cicli) :>107 -Relè di potenza per applicazioni generiche -Batterie in corrente alternata e continua, classe di isolamento F: 155 °C -Per prese a innesto: su montaggio su guida da 35 mm secondo EN 60715; su montaggio a pannello -Versioni: PCB; faston 187 (4,8 x 0,5 mm); faston 250 (6,3 x 0,8 mm) -Vuoto di contatto: 3 mm (opzione - solo nelle versioni con contatti normalmente aperti) - Caratteristiche supplementari: K - pulsante di prova; L - indicatore luminoso (LED) -Applicazioni: controllo di elettromagneti; Sistemi di riscaldamento, raffreddamento, ventilazione, condizionamento; controllo con motori monofase e trifase; macchine e attrezzature per l'industria della ristorazione; sistemi di automazione; sistemi fotoelettrici; ecc. -Riconoscimenti, certificazioni, direttive: RoHS
