Uscita: 1CO, triac, transistor; tensione d'ingresso DC o AC/DC; larghezza 6,2 mm; montaggio su guida 35 mm; (set: zoccolo PI6WB-1PS + relè RM699BV o RSR30)

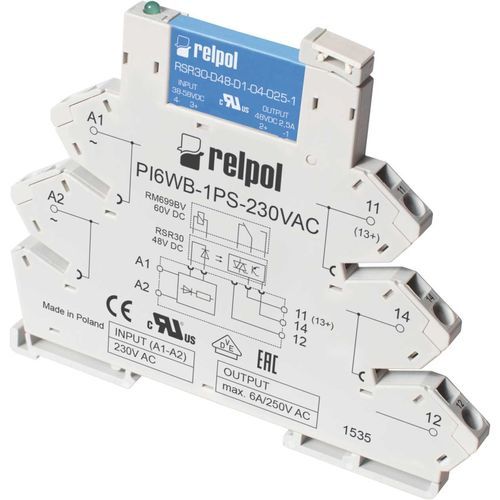

Il relè d'interfaccia PIR6WB-1PS-... è composto da:
- zoccolo universale con terminali a molla, con elettronica PI6WB-1PS-...,
- relè operativo miniaturizzato - elettromagnetico RM699BV o stato solido RSR30
Dati di contatto
Numero e tipo di contatti
1 CO (R) , 1 CO (R01)
Tensione nominale / max. di commutazione
(AgSnO2) 250 V DC / 400 V AC
Carico nominale (capacità)
(AgSnO2) AC1: 6 A /250 V AC; DC1: 6 A /24 V DC; 0,15 A/ 250 V DC
Circuito di uscita (RSR30) - dati di uscita
Corrente d'uscita continua nominale
Triak (T) AC1: 1A
Transistor (C) DC1: 1A
Transistor (O) DC1: 2A
Circuito di controllo d'ingresso
Tensione nominale
50/60 Hz AC: 230 V
DC: 6, 12, 24, 36, 48, 60 V;
AC: 50/60 Hz AC/DC: 24, 42, 115, 230 V;
Dati generali
Vita elettrica resistiva AC1
> 0,5 x 105 6 A, 250 V AC
Vita meccanica (cicli)
> 107
---
