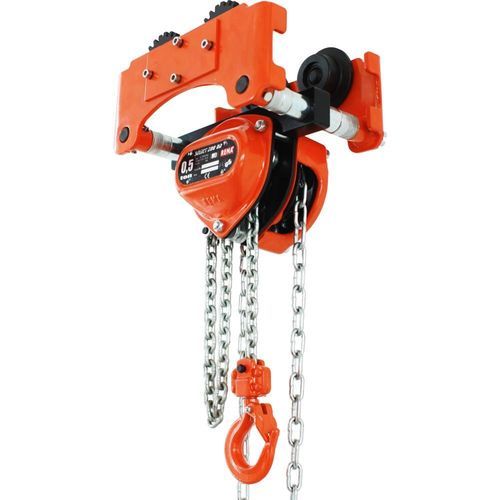

Paranco a catena da braccia S20P

con carrelli

Panoramica del prodotto
Il paranco a catena con carrello Rema S20P è un paranco combinato fornito con carrello integrato, protezione contro il sovraccarico, cuscinetti esenti da manutenzione e omologazione TÜV/GS. Fornito esclusivamente in combinazione con il paranco manuale Rema Select 200 OD. Incluso carrello.

Caratteristiche

• Questo carrello è fornito solo in combinazione con il paranco manuale Select 200 OD.
• Adatto per profili con flange dritte e inclinate.
• Cuscinetti con cuscinetti a sfera esenti da manutenzione.
• Supporti anti-rottura della ruota per maggiore sicurezza.

Informazioni tecniche sul paranco Select 200 OD

• Protezione contro il sovraccarico per prevenire sovraccarichi pericolosi durante la sollevamento.
• Bassa forza di azionamento a pieno carico grazie ad alberi su cuscinetti e rapporti di trasmissione.
• Maggiore sicurezza operativa grazie al sistema di bloccaggio a doppia linguetta.
• Freno a pressione del carico che mantiene i carichi a qualsiasi altezza.
• Ruota catena di carico (dado della catena) in lega di acciaio di precisione.
• Gancio di carico e sospensione con dispositivo di sicurezza; entrambi i ganci si deformano in caso di sovraccarico invece di rompersi bruscamente.
• Catena di carico zincata (classe 8 secondo EN 818-7) e catena di manovra zincata.
• Corpo in lamiera d'acciaio robusta con verniciatura a polvere arancione.
• I modelli S-200 sono testati TÜV/GS e marcati CE.

Consegna standard

• 3 m di corsa (variante standard).
• 2,5 m di catena di azionamento (standard).
• Carrello incluso.

Opzioni

• Altezze di corsa e di azionamento personalizzate disponibili su richiesta.

Certificati e norme

• Marcatura CE
• Norme: EN 13157, EN 818-7

Varianti (estratto come tabella: PartCode | WLL (t) | Hub (m) | Gewicht (kg) | EAN | Modell | MaxFlanschbreite (mm)
PartCode | WLL | Hub | Gewicht | EAN | Modell | MaxFlanschbreite
0930001-3 | 0,5 | 3 m | 18 kg | 8717365117183 | S20P/200OD/0.5T/3M | 50-203
0930001-4 | 0,5 | 4 m | 20 kg | 8717365117190 | S20P/200OD/0.5T/4M | 50-203
0930001-5 | 0,5 | 5 m | 21,5 kg | 8717365117206 | S20P/200OD/0.5T/5M | 50-203
0930001-6 | 0,5 | 6 m | 23 kg | 8717365117213 | S20P/200OD/0.5T/6M | 50-203
0930001-7 | 0,5 | 7 m | 25 kg | 8717365117220 | S20P/200OD/0.5T/7M | 50-203
0930001-8 | 0,5 | 8 m | 26 kg | 8717365117237 | S20P/200OD/0.5T/8M | 50-203
0930001-9 | 0,5 | 9 m | 28 kg | 8717365117244 | S20P/200OD/0.5T/9M | 50-203
0930001-10 | 0,5 | 10 m | 30 kg | 8717365117251 | S20P/200OD/0.5T/10M | 50-203
0930003-3 | 1,0 | 3 m | 28 kg | 8717365117268 | S20P/200OD/1T/3M | 64-305
0930003-4 | 1,0 | 4 m | 30 kg | 8717365117275 | S20P/200OD/1T/4M | 64-305
0930003-5 | 1,0 | 5 m | 32 kg | 8717365117282 | S20P/200OD/1T/5M | 64-305
0930003-6 | 1,0 | 6 m | 34 kg | 8717365117299 | S20P/200OD/1T/6M | 64-305
0930003-7 | 1,0 | 7 m | 36 kg | 8717365117305 | S20P/200OD/1T/7M | 64-305
0930003-8 | 1,0 | 8 m | 38 kg | 8717365117312 | S20P/200OD/1T/8M | 64-305
0930003-9 | 1,0 | 9 m | 40 kg | 8717365117329 | S20P/200OD/1T/9M | 64-305
0930003-10 | 1,0 | 10 m | 41 kg | 8717365117336 | S20P/200OD/1T/10M | 64-305
0930005-3 | 1,5 | 3 m | 40 kg | 8717365117343 | S20P/200OD/1.5T/3M | 88-305
0930005-4 | 1,5 | 4 m | 42 kg | 8717365117350 | S20P/200OD/1.5T/4M | 88-305
0930005-5 | 1,5 | 5 m | 44 kg | 8717365117367 | S20P/200OD/1.5T/5M | 88-305
0930005-6 | 1,5 | 6 m | 46 kg | 8717365117374 | S20P/200OD/1.5T/6M | 88-305
0930005-7 | 1,5 | 7 m | 48 kg | 8717365117381 | S20P/200OD/1.5T/7M | 88-305
0930005-8 | 1,5 | 8 m | 50 kg | 8717365117398 | S20P/200OD/1.5T/8M | 88-305
0930005-9 | 1,5 | 9 m | 52 kg | 8717365117404 | S20P/200OD/1.5T/9M | 88-305
0930005-10 | 1,5 | 10 m | 55,5 kg | 8717365117411 | S20P/200OD/1.5T/10M | 88-305
0930007-3 | 2,0 | 3 m | 44,5 kg | 8717365117428 | S20P/200OD/2T/3M | 88-305
0930007-4 | 2,0 | 4 m | 47 kg | 8717365117435 | S20P/200OD/2T/4M | 88-305
0930007-5 | 2,0 | 5 m | 49 kg | 8717365117442 | S20P/200OD/2T/5M | 88-305
0930007-6 | 2,0 | 6 m | 52 kg | 8717365117459 | S20P/200OD/2T/6M | 88-305
0930007-7 | 2,0 | 7 m | 54 kg | 8717365117466 | S20P/200OD/2T/7M | 88-305
0930007-8 | 2,0 | 8 m | 56,5 kg | 8717365117473 | S20P/200OD/2T/8M | 88-305
0930007-9 | 2,0 | 9 m | 59 kg | 8717365117480 | S20P/200OD/2T/9M | 88-305
0930007-10 | 2,0 | 10 m | 61 kg | 8717365117497 | S20P/200OD/2T/10M | 88-305
0930009-3 | 3,0 | 3 m | 66 kg | 8717365117503 | S20P/200OD/3T/3M | 100-305
0930009-4 | 3,0 | 4 m | 70 kg | 8717365117510 | S20P/200OD/3T/4M | 100-305
0930009-5 | 3,0 | 5 m | 73 kg | 8717365117527 | S20P/200OD/3T/5M | 100-305
0930009-6 | 3,0 | 6 m | 76,5 kg | 8717365117534 | S20P/200OD/3T/6M | 100-305
0930009-7 | 3,0 | 7 m | 80 kg | 8717365117541 | S20P/200OD/3T/7M | 100-305
0930009-8 | 3,0 | 8 m | 83 kg | 8717365117558 | S20P/200OD/3T/8M | 100-305
0930009-9 | 3,0 | 9 m | 86,5 kg | 8717365117565 | S20P/200OD/3T/9M | 100-305
0930009-10 | 3,0 | 10 m | 90 kg | 8717365117572 | S20P/200OD/3T/10M | 100-305
0930011-3 | 5,0 | 3 m | 108 kg | 8717365117589 | S20P/200OD/5T/3M | 114-305
0930011-4 | 5,0 | 4 m | 112,5 kg | 8717365117596 | S20P/200OD/5T/4M | 114-305
0930011-5 | 5,0 | 5 m | 117 kg | 8717365117602 | S20P/200OD/5T/5M | 114-305
0930011-6 | 5,0 | 6 m | 121,5 kg | 8717365117619 | S20P/200OD/5T/6M | 114-305
0930011-7 | 5,0 | 7 m | 126 kg | 8717365117626 | S20P/200OD/5T/7M | 114-305
0930011-8 | 5,0 | 8 m | 130,5 kg | 8717365117633 | S20P/200OD/5T/8M | 114-305
0930011-9 | 5,0 | 9 m | 135 kg | 8717365117640 | S20P/200OD/5T/9M | 114-305
0930011-10 | 5,0 | 10 m | 140 kg | 8717365117657 | S20P/200OD/5T/10M | 114-305

Nota
L'elenco varianti sopra è un estratto delle varianti disponibili (diverse portate, altezze di sollevamento, pesi e EAN/GTIN). I dettagli su dimensioni A, B, Cmin, Hmin, M, S, Z, diametro ruota, catena di carico e catena di manovra nonché il raggio di curvatura minimo sono specifici per variante e sono riportati nelle informazioni tecniche delle varianti.
