Ponte estensimetrico per semiconduttore MicroCell

a sezione rettangolaredinamico

Dettagli del prodotto
Il MicroCell è ottimale per l'adattamento a silos esistenti; per una misurazione di massa riproducibile ogni volta che la misurazione del livello classica non produce il risultato desiderato. Le celle di misurazione vengono utilizzate per rilevare la massa di merci sfuse e liquidi in silos a colonna. Le celle di misurazione hanno un vantaggio particolare rispetto alle misurazioni del livello nella parte superiore del silo quando si verifica il flusso centrale nel silo, cioè il materiale sfuso è in movimento solo nell'area sopra l'apertura di scarico. La formazione di ponti o camini è il risultato. Il MicroCell cattura in modo affidabile il peso. Inoltre, il MicroCell è una soluzione ottimizzata in termini di costi, poiché il montaggio viene eseguito con viti di fissaggio direttamente sulla costruzione di supporto esistente del silo. L'impianto non deve essere svuotato o ricostruito per questo.

Funzionalità

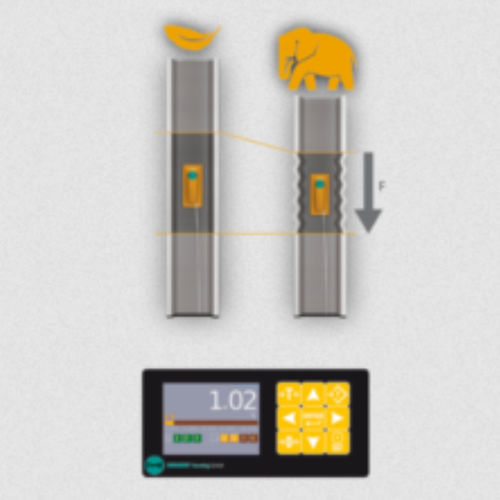

Durante il riempimento o lo svuotamento, si verifica una compressione, un allungamento o un taglio nella sottostruttura del silo. Questo cambiamento di percorso viene registrato dal MicroCell e la massa viene valutata tramite il trasduttore. I sensori sono costituiti da due estensimetri a semiconduttore, che sono collegati a un'asta di flessione con ceramiche. Poiché i due estensimetri a semiconduttore sono collegati con un mezzo ponte, la deriva di temperatura usuale nei semiconduttori è compensata.

Opzioni

• ADAM HighEnd: Il trasmettitore può essere utilizzato per misurazioni statiche e dinamiche.
• EVA HighEnd: Trasmettitore per misurazione dinamica.

Specifiche tecniche / Caratteristiche

• Ottimale per l'adattamento a silos esistenti
• Misurazione di massa riproducibile per merci sfuse e liquidi
• Vantaggioso rispetto alla misurazione del livello classica in casi di flusso centrale
• Cattura affidabile del peso anche con formazione di ponti o camini
• Montaggio ottimizzato in termini di costi con viti di fissaggio sulla costruzione di supporto esistente del silo
• Non è necessario svuotare o ricostruire l'impianto per l'installazione
• Misura compressione, allungamento o taglio nella sottostruttura del silo
• Utilizza due estensimetri a semiconduttore collegati a un'asta di flessione con ceramiche
• La connessione a mezzo ponte compensa la deriva di temperatura
