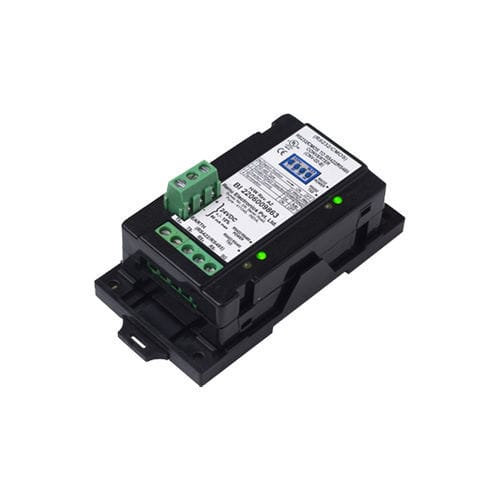

Convertitore RS232/CMOS to RS422/RS485 CNV-02-B

di segnaledi potenzasu guida DIN

Alimentazione dalla porta o esterna Isolamento delle porte di alimentazione e di comunicazione Rilevamento automatico del baud rate di comunicazione Controllo automatico della direzione del ricetrasmettitore Dispositivo plug and play facile da usare (non è richiesto alcun software di configurazione) Certificazione CE / UL Il convertitore da RS232/CMOS a RS422/RS485 converte le linee RS232/CMOS in segnali bilanciati RS422 o RS485. Il convertitore da RS232/CMOS a RS422/RS485 è disponibile in due modelli, CNV-01e CNV-02-B. Nel modello CNV-01 l'alimentazione è isolata dalle porte di comunicazione, mentre le porte di comunicazione non sono isolate. Il convertitore è alimentato dalla porta (alimentazione di linea: RXD+RTS+CTS) o dall'esterno. In caso di comunicazione punto-punto e se la lunghezza del cavo è inferiore o uguale a 2 metri. Sul lato RS232, l'alimentazione esterna non è necessaria. Il funzionamento di questa unità richiede meno di 4 mA più la corrente di carico. Per le applicazioni che richiedono una corrente di carico elevata, è necessario un alimentatore esterno da +24VDC sulla morsettiera. (NOTA: i segnali CMOS non sono disponibili con il modello CNV-01) Nel modello CNV-02-B le porte di comunicazione e l'alimentazione sono isolate. Questo modello funziona con un'alimentazione esterna a 24 V CC. L'unità dispone di un connettore DB9 femmina sul lato RS232/CMOS e PBT sul lato RS422/RS485. La porta RS485 è a 4 fili con messa a terra del segnale e può essere realizzata anche come convertitore RS232-RS485 a 2 fili con messa a terra del segnale.
