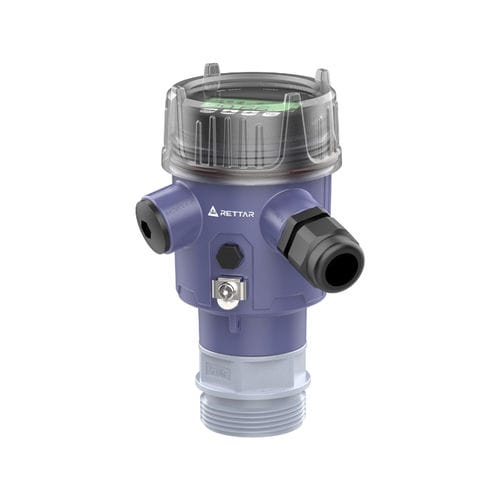

Sensore di livello radar FMCW CPR2100

per solidiper liquidianalogico

I misuratori di livello radar delle serie CPR1X00 e CPR2X00 sono misuratori di livello radar a 80GHz che utilizzano la tecnologia FMCW a modulazione di frequenza a onda continua. Il radar emette un segnale a microonde ad alta frequenza a 76~81GHz con modulazione di frequenza lineare, che viene emesso dall'antenna radar. Quando il segnale a microonde incontra la superficie del mezzo misurato, parte della sua energia viene riflessa dalla superficie del mezzo e ricevuta dall'antenna radar. Nel radar, una parte del segnale a microonde trasmesso viene mescolata con il segnale ricevuto per ottenere il segnale di differenza di frequenza tra i due. Il segnale di frequenza differenziale viene ottenuto mediante algoritmi di trasformata di Fourier, come FFT o DFT, per ottenere il segnale di spettro di frequenza differenziale, ottenendo così la differenza di frequenza. In base al segnale di modulazione di frequenza lineare, la differenza di frequenza è proporzionale al tempo, ottenendo così la differenza di tempo. In base alla differenza di tempo e alla distanza tra l'antenna e la superficie del mezzo misurato, è possibile calcolare la distanza tra l'antenna e la superficie del mezzo misurato.
