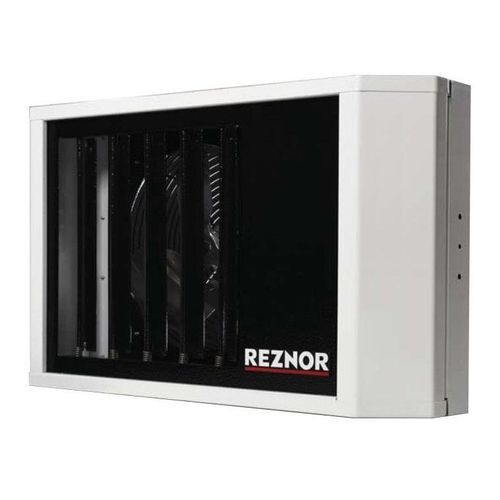

Ventilatore assiale Model H

da soffittodi circolazione di ariadestratificatore

Panoramica
I ventilatori di destratificazione Reznor® spostano l'aria calda dalle zone alte verso il livello occupato, riducendo la stratificazione termica per ridurre la domanda di riscaldamento e migliorare il comfort. Il Modello H è disponibile in quattro misure progettate per altezze di montaggio massime da 25 a 60 ft (7,6–18,3 m) ed è adatto a spazi di circa 10–60 ft (3–18 m). In periodi caldi fornisce un flusso d'aria gentile che può ridurre la sensazione di calore e il carico di raffreddamento.

Progettazione e installazione
Le unità Modello H supportano diversi metodi di fissaggio: sospensione a due punti con barra filettata, staffe laterali Reznor per montaggio verticale o inclinato e alettature direzionali frontali per orientare il flusso d'aria. Le unità includono predisposizioni per semplificare il cablaggio dei comandi, l'accesso per la manutenzione e le procedure di installazione sicure.

Caratteristiche standard e vantaggi

• Ridistribuisce il calore esistente verso i livelli occupati, riducendo il carico di riscaldamento e migliorando le prestazioni energetiche dell'edificio
• Fornisce movimento d'aria rinfrescante per migliorare il comfort degli occupanti in periodi caldi
• Progettato per ambienti con altezze da 10 a 60 ft per convogliare efficacemente l'aria al livello del pavimento
• Compatibile con la maggior parte degli impianti elettrici degli edifici — motori assiali a basso assorbimento di corrente
• Direzione del flusso d'aria regolabile tramite staffe laterali e alette frontali
• Motori assiali conformi a EPACT per risparmio energetico
• Griglie di protezione a maglia fitta per funzionamento sicuro
• Costruzione leggera con connessioni esterne di alimentazione e controllo per facilitare installazione e manutenzione
• Design neutro che si integra con il soffitto e completa i riscaldatori Reznor

Opzioni

• Opzioni di tensione: 120V/1ph, 208V/1ph, 230V/1ph, 240V/1ph, 277V/1ph
• Interruttore remoto occupato/non occupato (on/off) per controllo manuale
• Controlli multi-unità per zonizzazione fino a 5 unità
• Controllo della temperatura interno per far funzionare l'unità solo quando necessario
• Termostato a singolo stadio per controllo semplice basato sulla temperatura
• Termostato a doppio stadio per coordinare riscaldatore unitario e destratificazione
• Termostato collegabile a BACnet per integrazione al Building Management System (BMS)
• Protezione e supporto per termostato

Note di installazione
Le alette integrate e le staffe laterali direzionali permettono di indirizzare il flusso d'aria intorno a ostacoli come scaffalature o soppalchi. Le staffe laterali supportano il montaggio verticale o inclinato. Le unità sono leggere e offrono terminazioni esterne di alimentazione e controllo per semplificare cablaggio e assistenza.

Caratteristiche / Specifiche tecniche

• Denominazione modello: Modello H
• Taglie disponibili: Quattro taglie basate sull'altezza massima di montaggio (25 a 60 ft / 7,6 a 18,3 m)
• Altezza d'uso consigliata: Adatto per spazi di circa 10 a 60 ft (3 a 18 m)
• Tipo di motore: Motori assiali conformi a EPACT (basso assorbimento di corrente)
• Sicurezza: Griglie di protezione a maglia fitta
• Fissaggio: Sospensione a due punti (barra filettata) o staffe laterali per montaggio verticale/inclinato
• Controllo del flusso d'aria: Alette direzionali sulla parte frontale dell'unità
• Tensioni opzionali: 120V/1ph, 208V/1ph, 230V/1ph, 240V/1ph, 277V/1ph
• Controlli opzionali: Interruttore remoto on/off, zonizzazione multi-unità (fino a 5), controllo temperatura interno, termostati a singolo/doppio stadio, termostato collegabile a BACnet
