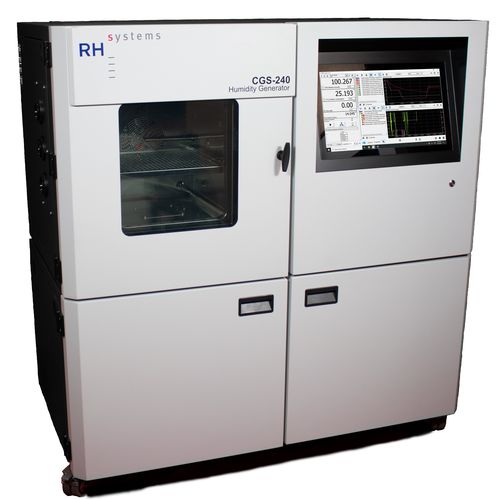

Generatore di umidità con sistemi di calibratura CGS-240

con touch screen

Generatore di umidità a due pressioni e due temperature completamente automatizzato Il generatore di umidità RH Systems CGS-240 è un sistema in grado di generare umidità in modo continuo e ad alta precisione in un'ampia gamma di umidità, temperatura e portata. Il design del CGS-240 è un progetto ibrido RHS a due pressioni e due temperature basato sui principi fondamentali sviluppati dal NIST Principio di funzionamento Un generatore di umidità ibrido combina le caratteristiche dei principi di generazione dell'umidità a due pressioni e a due temperature, comprovati dal NIST. Utilizzando questi principi, un flusso di gas a una pressione elevata viene saturato rispetto alla fase liquida o solida dell'acqua a una determinata temperatura di saturazione. La temperatura di saturazione è il principale fattore determinante per la quantità di vapore acqueo mescolato al gas di trasporto. La pressione all'interno del saturatore è il principale fattore determinante per la quantità di gas vettore della miscela. All'uscita dal saturatore, il flusso di gas umidificato (costituito dal vapore acqueo miscelato con il gas di trasporto) viene espanso a una pressione inferiore e riscaldato a una temperatura alternativa nel punto di utilizzo, ad esempio un dispositivo in prova (DUT). Le misure della pressione e della temperatura all'interno del saturatore, e della pressione e della temperatura dopo l'espansione (in genere presso il DUT), vengono quindi utilizzate per determinare il contenuto di umidità risultante del flusso di gas. L'umidità viene quindi controllata con precisione mediante la regolazione della temperatura e della pressione all'interno del saturatore.
