Glossmetro Haze IQ Flex 20

DOImonoangolocon trasmissione dati

Panoramica

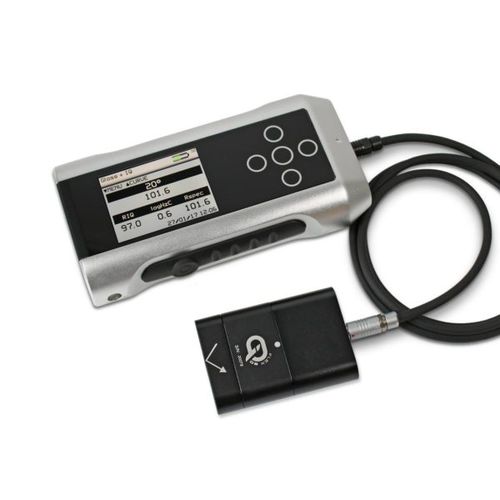

Il Rhopoint IQ Flex 20 è uno strumento portatile che quantifica l'aspetto delle superfici (lucido, nebulosità di riflettanza e qualità dell'immagine riflessa) su pezzi piccoli, superfici curve o aree difficili da raggiungere. Estende la tecnologia IQ di Rhopoint ad applicazioni in cui i glossmetri convenzionali non possono essere posizionati all'angolo di riflessione corretto, fornendo risultati compatibili con i dataset IQ standard.

Capacità principali

• Misurazioni accurate con geometria 20°, adatte a finiture ad alto lucido su superfici piccole e curve.
• Output simultanei: lucentezza 20°, nebulosità di riflettanza, Reflected Image Quality (RIQ) e Distinctness of Image (DOI).
• Rilevamento automatico del picco riflesso e regolazione virtuale del sensore per substrati curvi o testurizzati.
• Adattatori intercambiabili magnetici, dimensioni del punto ridotte fino a ~2 mm e attrezzature personalizzate stampate in 3D per un posizionamento ripetibile.

Cosa misura l'IQ Flex 20

• Lucentezza 20° (alto lucido)
• Nebulosità di riflettanza
• Reflected Image Quality (RIQ)
• Distinctness of Image (DOI)
• Curve goniofotometriche
• RSPEC (riflettanza speculare di picco)

Tecnologia e metodo di misura
Il dispositivo utilizza una matrice lineare diodi ad alta risoluzione a 512 elementi per profilare la luce riflessa su un intervallo angolare (~14°–27°). Il software seleziona gli elementi della matrice che corrispondono alle tolleranze angolari del 20° e calcola lucentezza e nebulosità. Per componenti curvi o testurizzati lo strumento rileva il picco riflesso e applica un allineamento virtuale per garantire che la misurazione corrisponda all'angolo di lucentezza corretto. Per rivestimenti metallici o ad alta riflettanza una compensazione diffuse/reflectance evita letture di nebulosità sovrastimate dovute a riflessioni interne.

Adattatori intercambiabili

• Piastrine montate magneticamente per posizionamento ripetibile su pezzi irregolari.
• Dimensioni del punto ridotte (esempi: ~6 mm, ~4 mm, ~2 mm) per caratteristiche piccole.
• Attrezzature personalizzate stampate in 3D disponibili a partire da modelli CAD per geometrie complesse.
• Adattatori per superfici convesse, concave e a curvatura multipla.

Interfaccia utente e funzionalità

• Display a colori rotante (orizzontale/verticale) con output numerici e grafici chiari.
• Controlli touch e pulsante di misura singolo per operazioni rapide.
• Sequenze di misura automatiche, nomi e dimensioni batch definibili dall'utente, statistiche e grafici a bordo.
• Calcolo simultaneo rapido di tutti i parametri con data/ora e esportazione dei risultati.

Applicazioni
Progettato per il controllo qualità di componenti sensibili all'aspetto: pannelli esterni e interni automobilistici, scocche di elettronica di consumo, piccole parti verniciate o lucidate in plastica e metallo, superfici di mobili, pietra levigata e altri componenti curvi o di piccole dimensioni.

Specifiche tecniche

• Modello: IQ Flex 20
• Geometria di misura: nominale 20° (matrice copre appross. 14°–27°)
• Parametri misurati: Lucentezza 20°, Nebulosità di riflettanza, RIQ, DOI, curve goniofotometriche, RSPEC
• Rivelatore: matrice lineare a 512 elementi (alta risoluzione)
• Compensazione della curvatura: rilevamento automatico del picco riflesso e allineamento virtuale
• Compensazione della nebulosità: correzione diffuse/reflectance per pigmenti metallici/speciali
• Adattatori intercambiabili: piastre magnetiche, dimensioni del punto ridotte fino a ~2 mm, attrezzature 3D personalizzate
• Interfaccia utente: schermo colore rotante, controlli touch
• Gestione batch e report: batch definibili, statistiche e grafici a bordo
