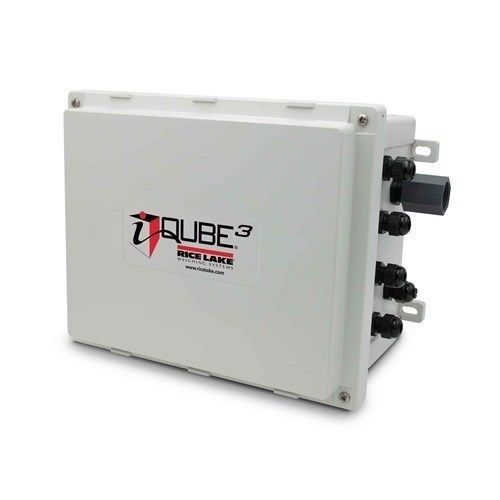

Scatola di derivazione NEMA 4X iQUBE³

in policarbonatoin acciaio inossidabileper cella di carico

Panoramica
Il box di giunzione iQUBE³ converte i segnali analogici delle celle di carico in un'uscita digitale stabile e fornisce diagnostica integrata per segnalare lo stato delle celle, le tensioni e le condizioni di errore. Migliora l'immunità al rumore e supporta la configurazione plug-and-play per semplificare la manutenzione delle bilance e velocizzare la risoluzione dei guasti.

Caratteristiche principali

• Progettato per sistemi di pesatura che utilizzano l'indicatore 1280 Enterprise™ Series
• Scheda CPU iQUBE³ con quattro canali A/D, slot SD, RS232/485, quattro I/O digitali, Ethernet TCP/IP (cablate) e USB‑C
• La CPU supporta il networking fino a cinque schede iQUBE³ a quattro canali (24 canali A/D totali) per collegare fino a quattro bilance separate
• Procedure diagnostiche per errori di pesatura e stato generale del sistema
• Rilevamento di sovraccarico, sottocarico, spostamento del riferimento zero, deriva, rumore e condizioni di sbilanciamento
• LED di stato a bordo con indicazione bicolore per lo stato delle celle
• Emulatore di cella per compensare una cella guasta e mantenere l'operatività
• Algoritmo Cal‑Match® per la taratura automatica e la calibrazione in una sola passata utilizzando pesi di prova (fermandosi su ogni cella)
• Due slot opzionali per espansioni I/O o comunicazioni

Opzioni

• Interfaccia in fibra ottica
• Uscita analogica: risoluzione a 16 bit, 0 a 10 VDC, 0 a 20 mA, 4 a 20 mA
• Relè o espansioni seriali (due RS-232 o RS-422/485)
• Scheda di resistenza del ponte

Applicazioni

• Bilance per camion e ferroviarie
• Bilance per serbatoi e tramogge
• Sistemi di pesatura multicanale e distribuiti

Omologazioni

• NTEP 25-041
• Measurement Canada (in corso)
• cULus (in corso)
• Marcatura CE (in corso)

Dimensioni (involucri selezionati)
Acciaio inossidabile: A: 13.50 in (343 mm) • B: 12.28 in (312 mm) • C: 12.75 in (324 mm) • D: 10.28 in (261 mm) • E: 8.00 in (203 mm) • F: 6.29 in (160 mm) • G: 6.20 in (157 mm)
Policarbonato piccolo: A: 12.13 in (308 mm) • B: 11.45 in (291 mm) • C: 10.51 a 11.30 in (267 a 287 mm) • D: 9.32 in (237 mm) • E: 5.98 in (152 mm) • F: 6.95 in (176 mm) • G: 6.71 in (170 mm)
Policarbonato grande: A: 14.13 in (359 mm) • B: 13.46 in (341 mm) • C: 12.52 a 13.31 in (318 a 338 mm) • D: 11.36 in (289 mm) • E: 7.99 in (203 mm) • F: 7.02 in (178 mm) • G: 6.79 in (172 mm)

Specifiche tecniche

• Alimentazione: AC 100 a 240 VAC, 50/60 Hz; DC 9 a 36 VDC
• Intervallo segnale analogico in ingresso: -51 a +51 mV
• Sensibilità segnale analogico: 0.3 µV/grad a 30 Hz; 0.5 µV/grad a 100 Hz; 1.2 µV/grad a 500 Hz
• Frequenza di campionamento A/D: 2.5 a 500 Hz (selezionabile)
• I/O digitali: Quattro per scheda per funzionamento con pulsante, controllo setpoint o stato cella; 24 mA per I/O a 5 V
• Porti di comunicazione: RS-232 / RS-422 / RS-485; USB‑C; Ethernet TCP/IP cablato standard; Ethernet wireless opzionale
• Ingressi celle di carico: Collegare fino a 24 celle (quattro per scheda)
• Excitation celle: 3.3 VDC, 38 mA massimo per canale; supporta fino a 24 × 350 ohm
• Grado / materiale: Involucro in policarbonato (NEMA Type 4X); involucro in acciaio inossidabile (NEMA Type 4X) con sportello a battente
• Temperatura: Certificato: 14 °F a 104 °F (-10 °C a 40 °C); Operativo: -40 °F a 140 °F (-40 °C a 60 °C); Stoccaggio: -40 °F a 158 °F (-40 °C a 70 °C)
• Garanzia: Garanzia limitata di due anni
