Integratore per nastro pesatore SCT-4XD

4 canali

Panoramica

• Terminale 1280 con server web e menu di configurazione di sistema
• Gestisce fino a quattro celle di carico (una bilancia)
• Doppi encoder e uscite per applicazione automatica del peso di taratura
• Porta Micro-USB per configurazione, diagnostica e backup dati (software RL Tools)
• Tutti i dati e le regolazioni di ogni bilancia disponibili tramite fieldbus integrato (non disponibile su modelli AN)
• Blocchi terminali rimovibili per semplificare il cablaggio nel quadro elettrico
• Alimentazione con protezioni specifiche per ambiente industriale

Opzioni

• Fieldbus: EtherNet/IP™, PROFINET IO, Modbus TCP/IP
• Uscita analogica

Descrizione del prodotto

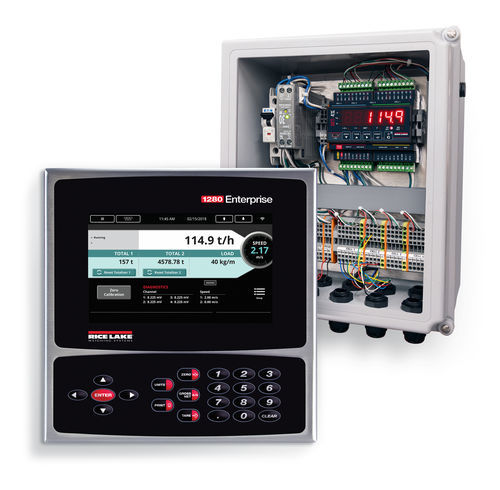

SCT-4XD è un integratore ad alta velocità progettato per gestire fino a quattro celle di carico, in grado di leggere due encoder di velocità e gestire due totalizzatori. Abbinato al terminale 1280 fornisce un'interfaccia touchscreen resistiva e intuitiva per diagnostica in tempo reale e dati di processo. Due modalità operative, nastro o flusso solido, consentono l'utilizzo in diverse applicazioni di misura per nastri e materiali sfusi. Il terminale 1280 include un server web integrato per l'accesso remoto e la configurazione in loco.

Approvazioni / Avvertenze
AVVERTENZA: Cancerogeno e danni riproduttivi - California Proposition 65

Specifiche tecniche

• Alimentazione: 100 a 240 VAC; 50/60 Hz; 11 a 30 VDC
• Consumo: 60 W
• Tensione di eccitazione: 10 VDC (±5 VDC); 16 × 350 Ω o 32 × 700 Ω per scheda A/D
• Campo ingresso segnale analogico: -60 mV a 60 mV
• Sensibilità segnale analogico: 0,3 μV/conta minimo a 7,5 Hz–120 Hz; 1,0 μV/conta raccomandato
• Frequenza di campionamento A/D: 7,5 a 960 Hz, selezionabile via software
• Risoluzione: Interna: 8.000.000 conteggi; Display: 1.000.000
• Linearità sistema: ±0,01% scala completa
• I/O digitali: Otto canali I/O sulla scheda CPU; schede di espansione I/O da 24 canali opzionali
• Porte di comunicazione: Porte 1 e 2: RS-232 full duplex con CTS/RTS, RS-422/485; Baud: 1200–115200; Porta 3: USB 2.0 Device (Micro); USB host: max 2 × Type A (500 mA max); Ethernet: 10/100 Auto-MDIX; Wireless: 802.11 b/g/n 2.4 GHz
• Onboard: Filtri selezionabili (tre stadi, adattivo o smorzamento); OS Embedded Linux®; 8 GB eMMC (sistema); 1 GB DDR3 RAM; Database SQLite onboard 460 MB; micro-SD fino a 32 GB (venduta separatamente)
• Display: 7 pollici, 800 × 480 px, 500 o 1.000 NIT
• Tasti/Pulsanti: Pannello a membrana 22 tasti, pulsanti tattili, tastiera a schermo; USB per unità flash, tastiera, stampante
• Temperatura: Certificato: 14 °F a 104 °F (-10 °C a 40 °C); Operativo: -4 °F a 131 °F (-20 °C a 55 °C)
• Grado/protezione: Universale: IP69K
• Immunità EMC: 10 V/m
• Peso: Enclosure universale: 11 lb (4,9 kg)
• Garanzia: Due anni limitata
• Dimensioni SCT-4XD:
  A: 4.17 in (106 mm)
  B: 1.77 in (45 mm)
  C: 3.54 in (90 mm)
  D: 1.38 in (35 mm)
  E: 1.77 in (45 mm)
  F: 1.30 in (33 mm)
  G: 0.54 in (14 mm)
  H: 2.28 in (58 mm)
  I: 0.20 in (5 mm)
  J: 0.59 in (15 mm)
  K: 0.39 in (10 mm)
• Dimensioni armadio SCT-4XD:
  A: 10.50 in (267 mm)
  B: 8.00 in (203 mm)
  C: 13.12 in (333 mm)
  D: 12.50 in (318 mm)
  E: 6.26 in (159 mm)
• Dimensioni indicatore universale 1280:
  A: 10.86 in (276 mm)
  B: 9.00 in (229 mm)
  C: 9.24 in (235 mm)
  D: 4.97 in (126 mm)
  E: 9.00 in (229 mm)
  F: 12.50 in (318 mm)
  G: 5.25 in (133 mm)
