Misuratore di portata massico IFM30
per solidicon flangiain acciaio inossidabile

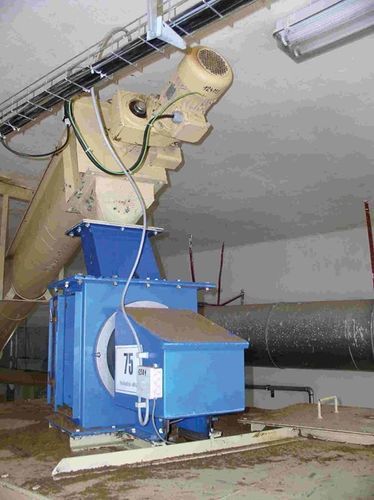

Misuratore di portata massico - IFM30 - Rice Lake Weighing Systems - per solidi / con flangia / in acciaio inossidabile
Misuratore di portata massico - IFM30 - Rice Lake Weighing Systems - per solidi / con flangia / in acciaio inossidabile
Aggiungi ai preferiti
Confronta con altri prodotti

Caratteristiche

Tipo
massico
Fluido
per solidi
Montaggio
con flangia
Materiale
in acciaio inossidabile, in acciaio
Comunicazione
con uscita analogica
Tensione di alimentazione
DC, 5 V DC, 15 V DC
Tipo di protezione
ATEX, ATEX Zone 2 Division 2
Altre caratteristiche
con indicatore-totalizzatore
Portata volumetrica

60 m³/h
(2.118,88 ft³/h)

Descrizione

Panoramica
  • Senza parti in movimento; elemento sensore installato nel corpo del sensore
  • Sportello di accesso per ispezione e manutenzione
  • Un unico progetto di sensore copre tutte le gamme di misura
  • Costruzione: acciaio dolce (opzioni: SS304, SS316, grado alimentare)
  • Opzione ATEX disponibile per II2D e II3D (Zona 21 e 22)
  • Sistema completo: sensore IFM30, piastra sensore IFP30, involucro IFH30, integratore WE302D


Applicazioni
  • Misura continua della portata massica nei sistemi di trasporto di solidi sfusi (tramogge, canaline, trasportatori pneumatici)


Descrizione
Il misuratore di portata ad impatto IFM30 misura la forza d'impatto del materiale sulla piastra sensore e converte tale forza in un segnale proporzionale alla portata massica. Il design senza parti rotanti riduce la manutenzione e aumenta l'affidabilità. Con componenti certificati ATEX, il sistema è idoneo per installazioni in aree potenzialmente esplosive (II2D / II3D, Zona 21/22).

Componenti del sistema
  • Sensore di impatto IFM30
  • Piastra sensore IFP30 (300×300 mm)
  • Involucro IFH30
  • Integratore di portata (modello WE302D)


Specifiche del sistema di misurazione a impatto
Materiale: acciaio dolce (opzioni: SS304, SS316, grado alimentare)
Flangia e membrana: gomma
Cellula di carico: alluminio standard; versioni opzionali in acciaio inox o ATEX
Alimentazione: 5–15 VDC (stabilizzato dall'elettronica)
Uscita segnale: 2 mV/V al 100% del carico
Scatola di giunzione: plastica ABS (modello JBS)
Dimensioni (piastra e involucro): 300 × 300 mm
Garanzia: garanzia limitata di un anno

Parti disponibili / esempi
  • Sensore di impatto IFM30-MD3, portata 60 m3/h
  • Piastra di impatto IFP30-MD
  • Involucro piastra IFH30-MD


Specifiche tecniche
  • Opzioni materiali: acciaio dolce, SS304, SS316, grado alimentare
  • Senza parti in movimento; elemento sensore montato nell'involucro; sportello di accesso
  • Progetto sensore universale per più gamme di misura
  • Opzione ATEX per Zona 21/22 (II2D/II3D)
  • Requisito di alimentazione: 5–15 VDC (stabilizzato)
  • Segnale: 2 mV/V a piena scala
  • Cellula di carico: alluminio standard; inox/ATEX opzionali
  • Scatola di giunzione: ABS (modello JBS)
  • Dimensione piastra/involucro: 300 × 300 mm
  • Garanzia: 1 anno limitata
