Indicatore controllore di peso per batch 920i® FlexWeigh

digitalein acciaio inossidabilea relè

Panoramica

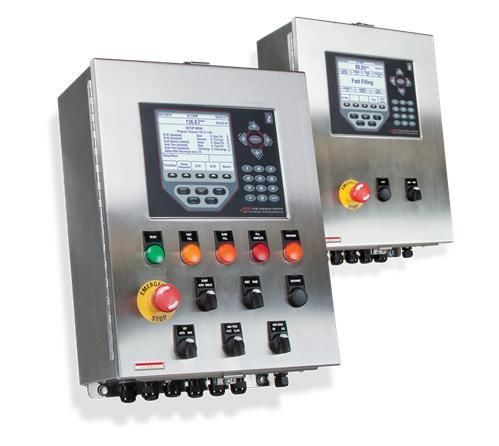

I sistemi 920i® FlexWeigh, pre‑ingegnerizzati e testati in fabbrica, accoppiano l'indicatore 920i con il pannello di controllo FlexWeigh per fornire soluzioni di pesatura turnkey per riempimento contenitori, dosaggio loss‑in‑weight e batching multi‑ingrediente. I sistemi vengono spediti completi e pronti per la pesatura.

Caratteristiche principali

• Contenitore da parete in acciaio inox (NEMA Type 4X)
• Comandi sul pannello frontale: E‑Stop, Reset/Resume, Start
• Indicatore 920i con softkey per preset, CN#, ID#, formula#, totali
• Registri cumulativi di subtotali e totali con audit trail trasmesso
• Scheda I/O digitale; rack relè e uscite SSR
• Modelli preprogrammati 101, 102, 103, 104, 201, 202 testati in fabbrica per rapida messa in servizio

Descrizione dei sistemi
101 Riempitore base

• Posizionare un contenitore vuoto sulla bilancia; il sistema riempie fino a un peso lordo preimpostato; rimuovere il contenitore e ripetere il ciclo.

102 Riempimento automatico, scarico automatico

• Posizionare il contenitore vuoto sotto la bilancia; il sistema riempie fino al peso preimpostato e scarica automaticamente il prodotto nel contenitore; funzionamento continuo per contenitori successivi.

103 Riempitore loss‑in‑weight

• Eroga quantità nette preimpostate da un contenitore pesato fino a raggiungere livello basso o una soglia di peso lordo, quindi riempie il contenitore di alimentazione al livello alto.

104 Riempitore loss‑in‑weight (ricarica/ripresa del contenitore)

• I contenitori di alimentazione posti sulla bilancia vengono erogati fino a svuotarsi; se un contenitore si svuota durante il ciclo, il ciclo si mette in pausa e riprende quando il contenitore viene sostituito, continuando l'erogazione dal punto di interruzione.

201 Batcher 4 ingredienti doppia velocità o 8 ingredienti velocità singola

• Posizionare contenitore vuoto sulla bilancia; il sistema riempie più ingredienti in sequenza fino ai pesi di formula preimpostati; rimuovere il contenitore e ripetere per il lotto successivo.

202 Batcher 4 ingredienti doppia velocità o 8 ingredienti velocità singola con scarico

• Riempire un serbatoio o tramoggia con più ingredienti in sequenza e quindi scaricare il lotto combinato in un recipiente sottostante.

Interruttori e uscite standard (sintesi)

• Interruttori standard presenti su tutti i modelli: E‑Stop, Reset/Resume, Start.
• Interruttore/uscita di scarico: disponibile sui modelli 102 e 202.
• Uscite standard: fast fill e slow fill disponibili su tutti i modelli; fill complete, zero tolerance, refill e altri segnali dipendono dal modello (vedere le descrizioni dei sistemi per l'applicabilità).

Interruttori opzionali

• Opzioni di interruttori sul pannello frontale (Manual/Off/Auto, selezione manuale ingrediente, pulsante Fill/Discharge/Dispense/Refill, Maintained/Off/Spring Return, alimentazione manuale, Jog, ecc.) per adattarsi ai requisiti di processo.

Spie opzionali sul pannello frontale

• Esempi: Ready — Verde (p. 121051) — usato su 101, 103, 202; Fill Complete — Rosso (p. 121052) — usato su 101, 103, 201, 202; Filling — Ambra (p. 121053); Discharging — Blu (p. 121056); Dispensing — Ambra (p. 121059); Refilling — Blu (p. 121063); Low Supply — Rosso (p. 121065); Fill Time Alarm — Rosso (p. 121066). Diverse combinazioni lampada/legenda disponibili per ciascun sistema.

Omologazioni / Note

• Possibilità di certificazione UL; documentazione di approvazione fornita su richiesta.
• I sistemi sono progettati per tensione di controllo 120 VAC. Consultare le vendite per opzioni 220 VAC o alimentazione DC.

Specifiche tecniche

• Famiglia di prodotto: 920i® FlexWeigh Filler/Batcher Systems — modelli pre‑ingegnerizzati 101, 102, 103, 104, 201, 202
• Costruzione: armadi da parete in acciaio inox, NEMA Type 4X
• Interfaccia utente: indicatore 920i con tasti per preset, CN#, ID#, formula#, totali
• Controlli: E‑Stop, Reset/Resume, Start sul pannello frontale; opzioni di interruttori aggiuntive
• I/O: scheda I/O digitale; rack relè e uscite SSR; molteplici segnali standard e opzionali per fast/slow fill, scarico, refill, fill complete, zero tolerance, slow cycle, ecc.
• Modalità funzionali: riempitore base, riempimento/scarico automatico, modalità loss‑in‑weight (con refill/reprise), modalità batch multi‑ingrediente (velocità doppia o singola)
• Registri e report: registri cumulativi di subtotali e totali; capacità di audit trail trasmesso
• Alimentazione: progettato per 120 VAC (consultare la fabbrica per altre tensioni di controllo)
• Consegna: testato e preprogrammato in fabbrica; spedito completo e pronto per la pesatura
