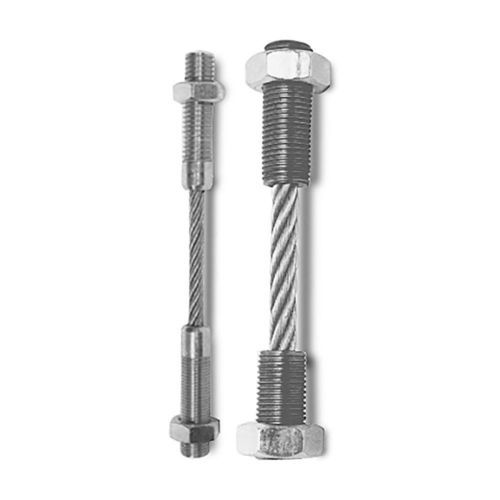

Cavo metallico in acciaio galvanizzato 17760

in acciaio inossidabileassemblato

Prodotto
Gruppi di fune metallica per applicazioni con celle di carico. I gruppi migliorano l'allineamento, aumentano la ripetibilità della cella di carico e smorzano le vibrazioni.

Gruppi di fune metallica

• Progettati per l'uso con celle di carico per migliorare l'allineamento e la ripetibilità di misura; forniscono smorzamento delle vibrazioni.

Gruppi Cardinal Wire Rope

• EL208: usato sui modelli FH da 7,500 lb e EP da 8,000 lb.
• EL209: usato sui modelli FH e EP da 20,000 lb; può essere utilizzato anche sui modelli FH e EP da 15,000 lb.

Funi metalliche su misura

• Per ordini su misura, compilare il modulo Custom Wire Rope Definition e fornire un campione se possibile; specificare la classe di tensione richiesta e la capacità totale.

Avvertenza
Non esporre le funi a carichi d'urto, sostanze chimiche o torsioni. Usare catene o aste come dispositivo di sicurezza in caso di guasto catastrofico.

Dimensioni dei gruppi di fune (tabella)
Part # | A | B & C | D | E | F | G | H | Carico sicuro*
17760 | 0.87 in | 0.50 in | 0.87 in | 1/4-20 UNC-2A | 1/4-28 UNF-2A | 0.12 in | 4.00 in | 400 lb
17762 | 1.25 in | 0.50 in | 1.25 in | 3/8-16 UNC-2A | 3/8-24 UNF-2A | 0.18 in | 5.00 in | 850 lb
17766 | 1.62 in | 0.50 in | 1.62 in | 1/2-13 UNC-2A | 1/2-20 UNF-2A | 0.25 in | 6.50 in | 1,400 lb
17765 | 1.62 in | 0.50 in | 1.62 in | 1/2-13 UNC-2A | 1/2-20 UNF-2A | 0.25 in | 5.50 in | 1,400 lb
17764 | 1.00 in | - | 1.37 in | 1/2-20 UNF-2A | 1/2-20 UNF-2A | 0.25 in | 4.00 in | 1,400 lb
17768 | 2.00 in | - | 2.50 in | 3/8-24 UNF-2A | 3/8-24 UNF-2A | 0.12 in | 5.50 in | 400 lb
17769** | 1.25 in | - | 0.75 in | 1/4-28 UNF-2A | 1/4-28 UNF-2A | 0.12 in | 3.00 in | 400 lb
17771** | 1.25 in | - | 0.75 in | 1/2-20 UNF-2A | 1/2-20 UNF-2A | 0.25 in | 3.00 in | 1,400 lb
115292*** | 1.25 in | - | 0.75 in | 1/4-28 UNF-2A | 1/4-28 UNF-2A | 0.12 in | 3.00 in | 300 lb
33084**** | 1.31 in | - | 1.00 in | 1/2-20 UNF | 1/2-20 UNF | 0.125 in | 3.62 in | 850 lb
*Non superare il carico sicuro **Usato con le flexure bases Rice Lake Weighing Systems ***Acciaio inossidabile ****Usato con le flexure bases FXB Rice Lake Weighing Systems

Dimensioni dei gruppi Cardinal Wire Rope (tabella)
Part # | A | B | C | D | E | F | G | H | I | J | K | L & M | N | Carico sicuro*
(pollici)
17763 | 1.50 | — | 0.50 | 1.50 | — | 1/2-13 UNC | 0.25 | 6.00 | 0.81 | 0.43 | — | — | 0.43 | 1,400 lb
17767 | 1.71 | 0.75 | 0.09 | 2.00 | 0.43 | 6.31 | 3/4-10 UNC-2A | 1.25 | — | 0.60 | 0.50 | 0.625 | 0.375 | 2,880 lb

Dimensioni delle funi su misura
Per ordini su misura, compilare il modulo Custom Wire Rope Definition e fornire un campione se possibile.

Risorse / Download

• Pagina catalogo Wire Ropes (PDF)
• Linee guida di sicurezza per il montaggio delle celle di carico (PDF)

Specifiche / Dati tecnici

• Tipo di prodotto: gruppi di fune metallica e funi su misura per applicazioni con celle di carico
• Materiali: acciaio (zincato) standard; alcune parti disponibili in acciaio inossidabile
• Componenti inclusi: dadi di blocco inclusi sugli assemblaggi elencati
• Specifiche di filettatura: varie (esempi: 1/4-20 UNC-2A, 1/4-28 UNF-2A, 3/8-16 UNC-2A, 3/8-24 UNF-2A, 1/2-13 UNC-2A, 1/2-20 UNF-2A, 3/4-10 UNC-2A)
• Capacità / Carichi sicuri: variano da 300 lb a 2,880 lb a seconda della referenza (vedere le tabelle per il carico sicuro per referenza)
• Part numbers rappresentativi: 17760, 17762, 17764, 17765, 17766, 17767, 17768, 17769, 17771, 115292, 33084, 17763
• Dimensioni tipiche disponibili: A, B, C, D, E, F, G, H (vedere tabelle per i valori per referenza)
• Note di applicazione: i gruppi migliorano l'allineamento e la ripetibilità delle celle di carico e fungono da smorzatori di vibrazioni; non esporre a urti, sostanze chimiche o torsione
• Ordine di funi su misura: compilare il modulo Custom Wire Rope Definition e fornire un campione se possibile; specificare la classe di tensione e la capacità totale
• Note d'uso: catene o aste consigliate come backup di sicurezza in caso di guasto catastrofico
