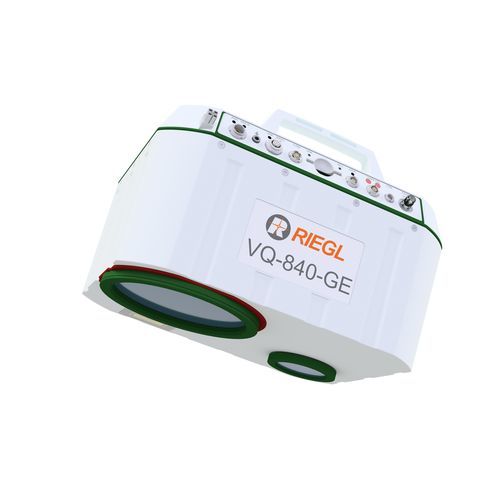

Scanner 2D VQ-840-GE

per misurazione di lunghe distanzelaserLIDAR

Il RIEGL® VQ-840-GE è un laser scanner aereo compatto e completamente integrato per il rilievo topografico e batimetrico combinato. Il suo design compatto e molto leggero facilita l'integrazione negli UAV. Il sistema può essere offerto in opzione con un sistema IMU/GNSS integrato e calibrato in fabbrica e una fotocamera opzionale. Lo scanner esegue misure di distanza laser per il rilievo della topografia subacquea con un fascio laser verde stretto e visibile, emesso da una sorgente laser a impulsi. A seconda della chiarezza, a questa particolare lunghezza d'onda il raggio laser penetra nell'acqua consentendo la misurazione di bersagli sommersi. La misura della distanza si basa sulla misurazione del tempo di volo con impulsi laser molto brevi e sulla successiva digitalizzazione dell'eco e l'elaborazione online della forma d'onda. Il fascio laser viene deflesso secondo uno schema di scansione ellittico e colpisce la superficie dell'acqua con un angolo di incidenza a bassa variazione. Il VQ-840-GE può essere integrato con un sensore di navigazione inerziale per la successiva stima della posizione e dell'orientamento dello strumento. Come ulteriore opzione, è possibile integrare una fotocamera digitale ad alta risoluzione per integrare i dati ottenuti dallo scanner laser. La robusta struttura meccanica interna e l'involucro resistente alla polvere e agli spruzzi d'acqua consentono di operare a lungo su piattaforme aeree, in particolare UAV.
