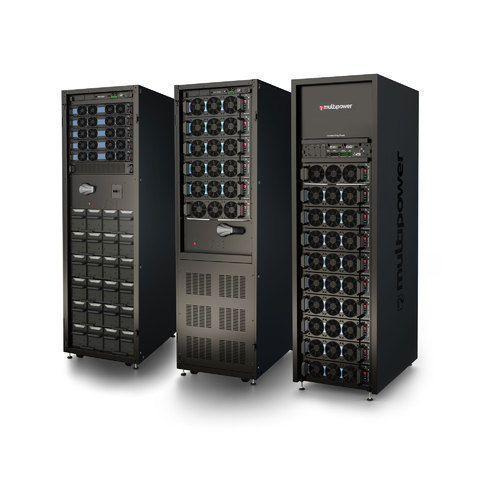

UPS a doppia conversione Multi Power2

on-lineACtrifase

HIGHLIGHTS
• Massima disponibilità
• Altissima scalabilità
• Elevata densità di potenza
• Efficienza fino al 98%
• Controlli multipli
• Elevata flessibilità
• Comunicazione avanzata

Panoramica
Multi Power2 (MP2 e M2X) è l'evoluzione delle piattaforme UPS modulari Riello, progettata per offrire maggiore densità di potenza, integrazione semplificata in impianti nuovi ed esistenti, maggiore efficienza operativa e flessibilità di configurazione per ridurre l'investimento iniziale e i costi operativi. L'architettura modulare e le diverse configurazioni di armadio permettono di adattare la soluzione alle esigenze di carico per evitare sovradimensionamenti e garantire prestazioni ottimali.

Caratteristiche principali e funzionalità
La piattaforma Multi Power2 supporta Power Modules hot‑swappable disponibili in diverse taglie e nella tecnologia carburo di silicio (SiC) per ridurre i requisiti di raffreddamento e aumentare la densità di potenza. I moduli possono raggiungere fino al 98.1% di efficienza in doppia conversione ON LINE. La modalità EFFICIENCY CONTROL attiva solo i moduli necessari per mantenere elevata efficienza a carichi ridotti garantendo la ridondanza richiesta. Il sistema può operare fino a 40 °C senza derating e supporta l'inserimento hot‑swap dei moduli per incrementare potenza senza interrompere il carico. Sono disponibili diversi tipi di armadi (ventilazione posteriore o superiore) e batterie modulari integrate. I componenti principali sono modulari e facilmente sostituibili per minimizzare interventi in sito e tempi di fermo.

Configurazioni disponibili

• PCM: soluzione molto compatta con bypass manuale integrato.
• PC0: unità fornita senza interruttori per semplificare l'integrazione con l'infrastruttura esistente; disponibile con ventilazione superiore.
• PCS: completamente integrata con ingresso principale, bypass, bypass manuale, interruttori di uscita e ventilazione superiore.
• CBC 6: armadio compatto con tempo di back‑up interno, bypass manuale e interruttore batteria integrato.

Specifiche tecniche (selezione)

• Esempio armadio: M2X 120 PCS
• Potenza nominale modulo (PM): 15 / 30 kW
• Potenza nominale soluzione (esempio): 120 kW
• Fattore di potenza in uscita: 1
• Parallelabile: fino a 6 sistemi
• Slot per PM: 5
• Layout cabinet: 4+1 M2X 30 PM BLUE o 5× M2X 15 PM / PM BLUE
• Interruttori: Manual Bypass, DC Switch (con batterie interne)
• Tensione di ingresso: 380 / 400 / 415 V trifase + N (4 fili)
• Gamma tensione ingresso: 240–480 V (si applicano condizioni)
• Frequenza ingresso: 50–60 Hz (tolleranza 40–72 Hz)
• Fattore di potenza ingresso: 0.99
• THDi:
• Potenza in uscita nominale: 120000 VA (120000 W)
• Batterie supportate: VRLA, NiCd, Li‑Ion, Supercaps
• Armadio batterie modulari esterno: MPW 170 BTC, fino a 9×4 BU
• Comunicazione: display touch grafico 10”, barra LED stato, 3 slot per interfacce, 10 ingressi / 8 uscite
• Grado di protezione: IP20 (protezione al contatto)
• Rendimento AC/AC: fino al 98.1% (PM 30 BLUE ON LINE)
• Rumore (a 1 m):
• Temperatura di funzionamento: 0 °C – +40 °C
• Dimensioni (esempio): 1590 × 600 × 940 mm; Peso (esempio): 301 kg
