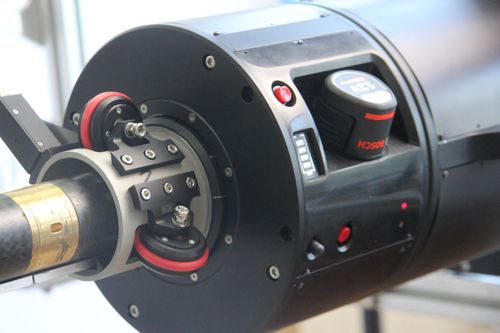

Sistema di misurazione di diametro RF096-440/1440-2000 Series

geometricootticoa laser

Macchina per l'ispezione della superficie interna di oggetti di grandi dimensioni La superficie interna dei grandi oggetti è soggetta a usura durante il funzionamento. Per evitare incidenti, è necessario un controllo periodico del grado di usura. Finora questo tipo di controllo è stato effettuato con strumenti di misura manuali, ma tali misure richiedono molto tempo, non sono tecnologicamente avanzate e non forniscono la quantità necessaria di informazioni affidabili. Un sistema laser automatizzato è stato progettato per ottenere un modello 3D completo della superficie interna di oggetti di grandi dimensioni e per calcolare l'usura con alta risoluzione e precisione. campo di misura del diametro interno, mm: 440...1440 Errore di misura del diametro interno, mm: ±0,5 Risoluzione di scansione, punti/giro: 2008 Errore di spostamento lineare, mm: ±0,1 Frequenza massima di campionamento, Hz: 9400
