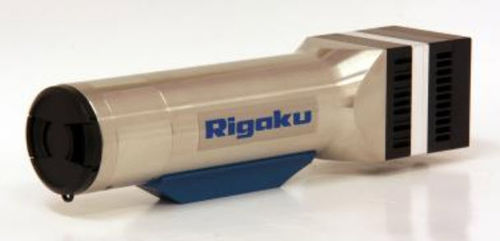

Rilevatore di raggi X Xsight Micron

CCD

Rivelatore CCD bidimensionale compatto e bidimensionale Rilevatore di raggi X e EUV Il nuovo Rigaku Xsight Micron è un rivelatore CCD bidimensionale (2D) ideale per l'uso in applicazioni diverse come la microscopia a raggi X, la microtomografia a raggi X, la regolazione e la metrologia dell'ottica a raggi X, varie applicazioni di sincrotrone e l'imaging a raggi X a contrasto di fase. Grazie alla sua ampia gamma spettrale, può essere utilizzato come rivelatore EUV. La telecamera Xsight Micron X-ray CCD a raggi X è composta da un sottile schermo a cristallo singolo scintillatore, ottica e una telecamera CCD. L'area nominale dell'immagine in ingresso è di 0,90 mm x 0,67 mm. La dimensione nominale effettiva del pixel è di 0,65 μm x 0,65 μm. La stessa telecamera CCD contiene un sensore di immagine CCD interlinea con 1392 (H) x 1040 (V) pixel effettivi. I dati della telecamera vengono trasferiti tramite l'interfaccia IEEE-1394a (FireWire 400) ad alta velocità. Caratteristiche Gamma spettrale (keV): da 0,05 a 35 Campo visivo (mm x mm): 0,90 (V) x 0,67 (H) Risoluzione spaziale (μm): 1.6 (@ 8keV) Gamma dinamica del singolo fotogramma (tip., dB): ~70 Guadagno di acquisizione (e-/ADU): 1,5 ± 0,3 (@ guadagno 0dB) Rumore di lettura (tip., e- rms): 7,5 Frame rate (fps): 2.5 (@ binning 1 x 1, sfondo corretto) Intervallo di tempo di esposizione (s): da 0,00002 a 500 Binning: 1 x 1, 2 x 2, 4 x 4 x 4 Media: sì Guadagno: 1 - 75 Interfaccia dati: FireWire (IEEE 1394a) Dimensioni (mm): 60(d) x 70(h) x 249(l) Peso (kg): 2,5 Garanzia: ricambi e manodopera per 1 anno
