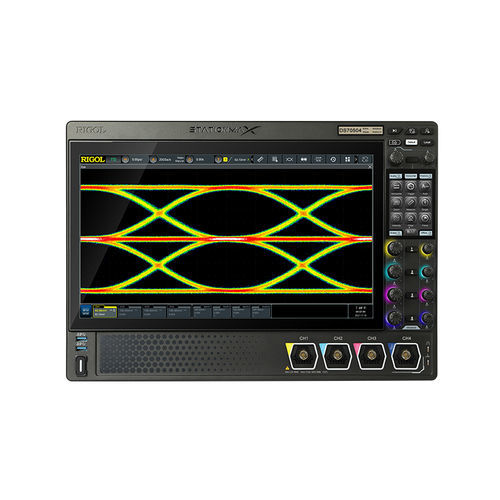

Oscilloscopio analogico-digitale DS70000

portatilea 4 canali

La nuova serie DS70000 è disponibile con larghezze di banda di 3 o 5 GHz e combina la nuova tecnologia dell'oscilloscopio UltraVision III e la tecnologia di analisi dello spettro UltraReal nel più potente strumento di misura e test di RIGOL Oscilloscopio digitale con analisi dello spettro in tempo reale fino a 5 GHz Larghezza di banda fino a 5 GHz e frequenza di campionamento di 20 GSa/sec Velocità di cattura delle forme d'onda Visualizzate le anomalie più rare e i piccoli dettagli del segnale in modo rapido e preciso, con un massimo di 1 milione di forme d'onda visualizzate sullo schermo ogni secondo. 2 miliardi di punti di memoria la profondità di memoria di 500 Mpts è standard e può essere aggiornata a 2 Gpts (metà canale 1 Gpts) Acquisizione completa di 100 millisecondi con una frequenza di campionamento massima di 20 GSamples al secondo Acquisizione di mezzo miliardo di periodi di un segnale a 5 GHz in un unico flusso di dati continuo La memoria può anche essere segmentata per registrare fino a 2 milioni di fotogrammi in modalità registrazione risoluzione verticale a 16 bit Risoluzione fino a 16 bit Modalità ad alta risoluzione: 9-16 bit Selezione diretta del numero di bit Touchscreen multipli per una visualizzazione efficiente 15.display touchscreen primario da 6" ad inclinazione automatica Schermo touchscreen secondario riserva la schermata principale per l'analisi Interfaccia utente a più finestre Gli strumenti e le funzioni di analisi si aprono in finestre separate che ottimizzano le impostazioni della scala e degli assi Le misure si aprono in una barra laterale separata
