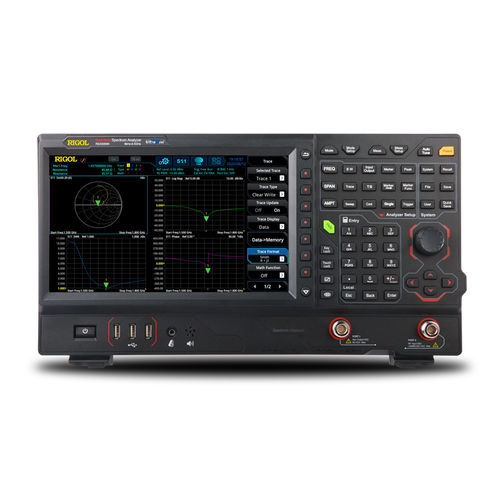

Analizzatore di spettro RSA5000 series

di segnaledi rete vettorialein tempo reale

L'analizzatore di spettro in tempo reale RSA5000 è dotato di analisi in tempo reale e analisi sweep, software applicativo opzionale per l'analisi del segnale vettoriale (VSA) e software applicativo per la misurazione delle EMI (EMI), con prestazioni e specifiche eccellenti. La sua gamma di frequenza va da 9kHz a 6,5GHz ed è disponibile con il modello di sorgente di tracciamento "-TG", che può essere ampiamente utilizzato nella ricerca e sviluppo aziendale, nella produzione di fabbrica, nell'istruzione e nell'insegnamento Modalità di analisi della rete vettoriale integrata In modalità VNA, è possibile effettuare misure di S11, S21 e DTF per i componenti e le reti di circuiti. Le caratteristiche di rete dei componenti in esame possono essere dimostrate con precisione in diagrammi di Smith, diagrammi polari e altri formati.(*SOLO MODELLO N) Scoprire le anomalie transitorie grazie alla tecnologia ultra reale L'RSA5000 offre fino a 40 MHz di larghezza di banda in tempo reale grazie all'originale tecnologia Ultra Real. Nella gamma di larghezza di banda in tempo reale, i segnali transitori di durata superiore a 7,45us possono essere catturati al 100% e misurati con precisione. Scoprire i problemi di progettazione con l'analisi vettoriale Funzione di analisi del segnale vettoriale Il VSA supporta una varietà di formati di modulazione digitale come QAM, PSK, MSK, ASK, FSK, ecc. Questa funzione viene utilizzata per demodulare e visualizzare rapidamente dati multidimensionali come la costellazione, il diagramma a occhio (segnale in banda base), lo spettrogramma, i dati di demodulazione, ecc. per scoprire i problemi nel progetto.
