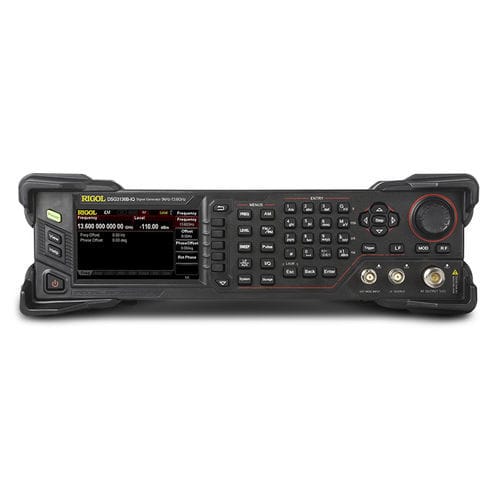

Generatore RF DSG3000B series

di segnaledi segnali vettorialidi frequenza

La serie DSG3000B offre portanti ad alta potenza in onda continua fino a 13,6 GHz, modulazione analogica standard AM/FM/ØM fino a 3,6 GHz e modulazione I/Q e uscita in banda base I/Q fino a 6,5 GHz sui modelli che terminano con "IQ". Si tratta di uno strumento ideale in vari campi come la comunicazione, i computer, la strumentazione, la ricerca e sviluppo, l'istruzione, la produzione e la manutenzione Capacità di generazione di segnali ad alta potenza L'ampiezza massima di uscita è di +27 dBm, il che soddisfa il test di non linearità dell'amplificatore. Rumore di fase metrico Elevata purezza del segnale, valore tipico del rumore di fase <-116dBc/Hz@20kHz; un migliore riferimento di clock ad alta stabilità può ottenere un migliore indice di rumore di fase Supporto della modulazione a impulsi; rapporto on/off fino a 70 dB Modulazione IQ interna ed esterna Gli utenti possono scegliere le modalità di modulazione IQ interna ed esterna, larghezza di banda di modulazione I+Q interna fino a 60MHz, EVM <0,7%, larghezza di banda di modulazione I+Q esterna 240MHz, EVM <2% (tipico), e Ultra IQ Station per comodità Forma d'onda del segnale vettoriale generato Metodi di modulazione multipli Modulazione di ampiezza standard, modulazione di frequenza, modulazione analogica a parità di modulazione e modulazione a impulsi e generatore di impulsi, sequenza di impulsi opzionale definita dall'utente, modulazione I / Q e generatore di banda base IQ in grado di generare segnali di modulazione QAM, ASK, PSK, FSK, vari segnali di modulazione comunemente utilizzati come MSK; tutte le modulazioni supportano sorgenti di modulazione interne ed esterne
