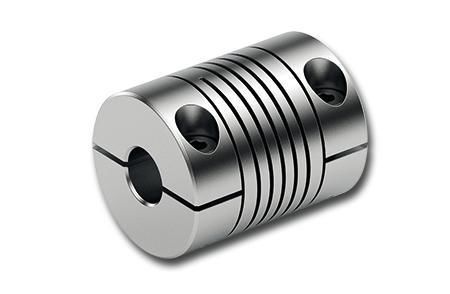

Giunto flessibile RBC … EWC-STE

con morsettocompattoin acciaio inossidabile

Accoppiamento a lamella singola con mozzo di serraggio, acciaio inox 17-4PH (n. materiale 1.4542)

Il RBC … EWC-STE è un accoppiamento compatto a lamella singola progettato per impieghi industriali universali dove è richiesta una trasmissione angolare sincrona e priva di gioco e la compensazione degli disallineamenti d'albero. Realizzato in acciaio inox 17-4PH, è pensato per applicazioni a coppia media e per ambienti che richiedono resistenza alla corrosione.

Caratteristiche principali

• Design compatto a lamella singola per installazioni con ingombro ridotto
• Trasmissione angolare sincrona e priva di gioco dei movimenti rotatori
• Adatto a gamme di coppia medie
• Materiale: acciaio inox 17-4PH (n. materiale 1.4542)
• Compensazione ottimizzata degli disallineamenti assiali, radiali e angolari

Applicazioni tipiche

• Encoder
• Tacogeneratori
• Azionamenti mandrino e sistemi di movimento di precisione

Varianti disponibili (selezione dalla tabella webshop) — denominazione prodotto / codice articolo / peso / d1 [mm] / d2 [mm] / termine di consegna

• RBC 0015 EWC-STE-003.000-003.000 / 4417-115100-003.00 / 25,0 / d1=3 / d2=3 / 10 giorni
• RBC 0015 EWC-STE-004.000-004.000 / 4417-115100-004.00 / 25,0 / d1=4 / d2=4 / 10 giorni
• RBC 0015 EWC-STE-005.000-005.000 / 4417-115100-005.00 / 25,0 / d1=5 / d2=5 / 10 giorni
• RBC 0020 EWC-STE-005.000-005.000 / 4417-120101-005.00 / 58,0 / d1=5 / d2=5 / 10 giorni
• RBC 0020 EWC-STE-006.000-005.000 / 4417-120101-M20543 / 58,0 / d1=6 / d2=5 / 10 giorni
• RBC 0025 EWC-STE-006.000-006.000 / 4417-125101-006.00 / 97,0 / d1=6 / d2=6 / 10 giorni
• RBC 0025 EWC-STE-008.000-006.000 / 4417-125101-M20559 / 97,0 / d1=8 / d2=6 / 10 giorni
• RBC 0025 EWC-STE-010.000-006.000 / 4417-125101-M20579 / 97,0 / d1=10 / d2=6 / 10 giorni
• RBC 0030 EWC-STE-010.000-010.000 / 4417-130101-010.00 / 167,0 / d1=10 / d2=10 / 10 giorni
• RBC 0030 EWC-STE-011.000-010.000 / 4417-130101-M20591 / 167,0 / d1=11 / d2=10 / 10 giorni
• RBC 0030 EWC-STE-012.000-010.000 / 4417-130101-M20598 / 167,0 / d1=12 / d2=10 / 10 giorni (alcune misure: su richiesta)

Download disponibili / risorse aggiuntive

• Scheda tecnica (datasheet: RBC … EWC-STE)
• Modello 3D CAD (pagina modelli CAD)
• Istruzioni di montaggio e uso (RBC … EWS/EWC/DWC/FKC)
• Catalogo: Beam Couplings

Specifiche tecniche

• Materiale: acciaio inox 17-4PH (n. materiale 1.4542)
• Tipo: accoppiamento a lamella singola con mozzo di serraggio (serie EWC-STE)
• Funzione: trasmissione di coppia angolare sincrona e priva di gioco
• Capacità di compensazione: compensazione ottimizzata degli disallineamenti assiali, radiali e angolari
• Gamma di coppia tipica: coppie medie (vedere la selezione varianti per dati specifici)
• Termine di consegna indicativo: 10 giorni lavorativi per molte misure standard; alcune misure su richiesta
• Documentazione disponibile: scheda tecnica, istruzioni di montaggio e uso, modelli CAD, catalogo
