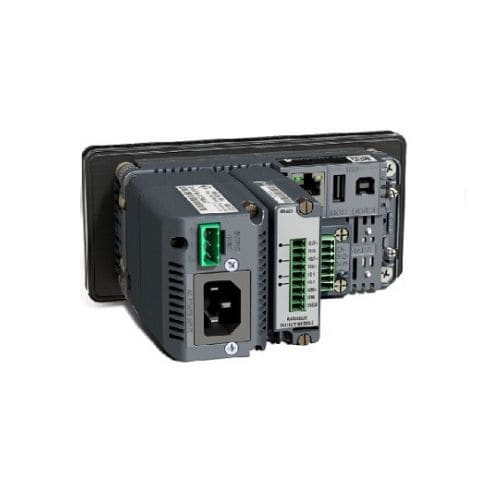

Modulo I/O analogico C500

RS485RS232per PLC

Caratteristiche e punti salienti -8 moduli I/O -Alimentazione AC -Modulo di uscita analogica -Sigillo hardware fisico -Modulo RS232/RS232 -Modulo RS485/RS485 -Coperchio antipolvere in acciaio inossidabile La flessibilità della serie C500 è fornita dalla sua vasta gamma di moduli e accessori che sono facili da configurare e da collegare ordinatamente nella parte posteriore dell'indicatore. Ci sono 2 slot per i moduli dove un indicatore può essere equipaggiato solo con le caratteristiche richieste per una data installazione Moduli di comunicazione I moduli di comunicazione C500 sono tutti completamente isolati e sono raccomandati per applicazioni dove c'è il rischio di fulmini o sovratensioni o dove sono richieste porte di comunicazione aggiuntive. - M5201 RS232/RS232 - M5203 RS485/RS485) Modulo di ingresso/uscita (M5301) Un indicatore C500 può essere equipaggiato con un massimo di 8 I/O. Questi I/O sono isolati elettricamente, progettati per il collegamento diretto con i PLC†™ e sono in grado di pilotare direttamente gli attuatori a bassa tensione. Questo modulo ha 8 porte I/O digitali che sono limitate a una tensione di ingresso massima di 30V e possono pilotare fino a 400mA Modulo di uscita analogica (M5401) Il modulo analogico fornisce un'uscita analogica isolata (>500V) 4-20mA o 0-10V. Sono possibili frequenze di aggiornamento fino a 400Hz con una risoluzione di 1/65.000. Sono forniti anche due I/O digitali uguali a quelli dell'M5301. Possono essere scalati per adattarsi all'ingresso del PLC. L'aggiornamento veloce e l'alto tasso di conversione da D a A danno una curva di uscita regolare che aiuta un PLC a vedere letture più realistiche (passo di 2,5msec)
