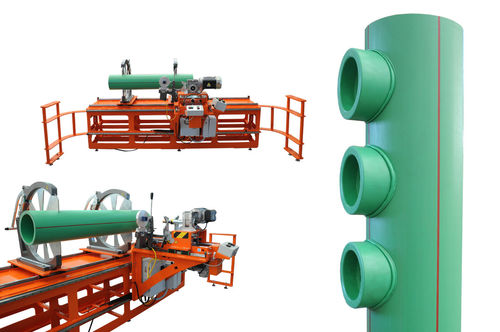

FM 630-125 è composta da due aree operative: un banco d’appoggio dove viene fissato il tubo a due morse
autocentranti e libere di scorrere indipendenti lungo tutta la lunghezza; e una stazione di lavoro in grado di spostarsi
parallela lungo tutta la lunghezza del banco d’appoggio.
La stazione di lavoro è la parte operativa della macchina e contiene: la morsa autocentrante per il raccordo, la saldatrice, la foratrice, il quadro elettrico e due pannelli di controllo.
Le movimentazioni della foratrice e della morsa per il raccordo avvengono in modo elettrico, e sono regolate da un
potenziometro che permette sempre una facile operatività e gestione durante le fasi di foratura e saldatura.
La foratrice garantisce sempre il foro passante per il centro del tubo, mentre la morsa autocentrante assicura la perfetta
perpendicolarità fra tubo e raccordo.
