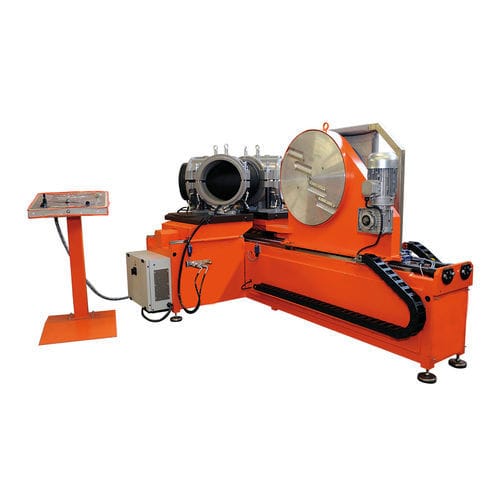

Macchina saldatrice di testa ALFA 400 CTB

manuale400 V trifaseidraulica

ALFA 400 CTB è una saldatrice in grado di realizzare raccordi tramite giunzione di segmenti di tubi. CURVE Ø 110 ÷ 400 mm BRAGHE - TEE - CROCI Ø 110 ÷ 355 mm Le morse per Curve e Braghe vengono comandate idraulicamente per i movimenti apertura - chiusura - bloccaggio; quelle per Tee e Croci, l’apertura - chiusura è manuale. ALFA 400 CTB è in grado di saldare, grazie a “morse speciali”, prestampati, raccordi speciali e colletti per flange. Costituita da: - Corpo macchina con due carrelli movimentati da un sistema idraulico - Pannello di controllo con sistema Easy Life tramite il quale è possibile pilotare in modo semplice, intuitivo e ripetibile tutto il ciclo di saldatura, riducendo al massimo l’interazione dell’operatore. Una memoria interna permette di registrare 400 cicli di lavoro compresi i dati relativi alle saldature (diametro e SDR impostati). Tramite una porta seriale e un software di gestione è possibile trasferire i dati a PC per avere una rintracciabilità dei cicli di saldatura, o collegare una stampante per un rapporto di saldatura immediato - Termoelemento che scorre su guide a ricircolo di sfere rivestito di materiale antiaderente (PTFE) - Fresatrice con motoriduttore elettrico e otto lame in acciaio che scorre su guide a ricircolo di sfere - Due supporti laterali snodabili per mantenere i segmenti di tubo in allineamento (con riduzioni Ø 110 ÷ 355 mm) - Cilindro superiore applicabile alle morse, per saldature con tubi di grosso spessore e/o per saldature ove sono richieste alte pressioni DOTAZIONE DI SERIE - Saldatrice completa di pannello di controllo EASY LIFE - Termoelemento - Fresatrice - Kit cilindro superiore e chiavi di servizio
