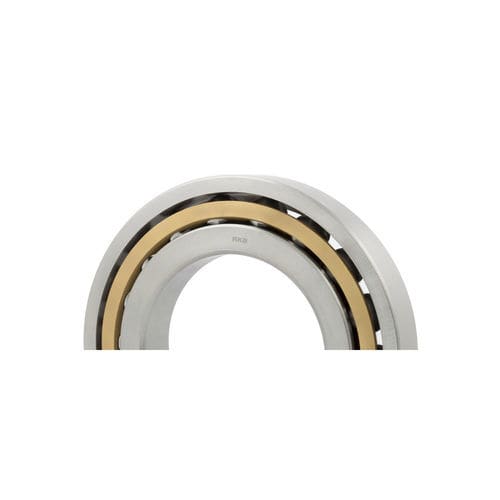

Cuscinetto a sfere

assialea contatto obliquoa corona singola

I cuscinetti a sfere a contatto obliquo RKB a una corona possono sopportare carichi assiali in una sola direzione. Questo tipo di cuscinetto viene normalmente accoppiato in configurazione face-to-face (DF) o back-to-back (DB), a seconda delle condizioni di carico, della presenza di momenti ribaltanti e dell'entità del disallineamento nell'applicazione. Tipo M Anello interno ed esterno in un unico pezzo Gabbia in ottone lavorato in un unico pezzo guidata da sfere (M) Disponibile con gabbia in ottone lavorato guidata sull'anello interno (MB) Esecuzione a cuscinetto singolo (non universale) Adatto per velocità di funzionamento molto elevate Disponibile con angolo di contatto di 25°, 30° o 40 Tipo DF Disposizione faccia a faccia (DF) di due ACBB Gabbia in ottone lavorato in un unico pezzo guidata su sfere (M) BEP preimpostato o regolato su richiesta del cliente Tipo DB Disposizione schiena contro schiena (DB) di due ACBB Gabbia in ottone lavorata in un unico pezzo e guidata da sfere (M) BEP preimpostato o regolato su richiesta del cliente Disponibile con gabbia in ottone lavorato guidata su anello interno (MB) Disponibile con distanziali interni e/o esterni con scanalature di lubrificazione e/o fori di lubrificazione Disposizione più rigida per resistere ai momenti di ribaltamento
