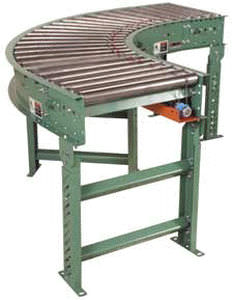

Trasportatore a rulli 738LSC

orizzontalecurvocon trasmissione a cinghia

RULLI DELL'IMPRONTA: 1.9 " diametro a 1-3/8 " ga 16 del diametro x. acciaio affusolato, 138Tw/di modello 5/16 " hex, scanalato. CINGHIA DI AZIONAMENTO: 3/16 " diametro, cinghie del poliuretano. Termine nominale 7.5 libbre. per l'azionamento del rullo. ALBERO DI AZIONAMENTO: 1 " albero d'acciaio laminato a freddo C1018 del diametro, raggio interno sopra individuato. NOTA: Le bobine sono chiuse a chiave per fornire l'azionamento positivo (destinato per non slittare sull'albero di azionamento). ACCOPPIAMENTI: Gli accoppiamenti non ne hanno individuato entrambe le estremità (scriva ?A a macchina?), un'estremità soltanto (tipo ?B? o ?C?) o (tipo ?D?). CUSCINETTI: Precisione, lubrificata, unità del cuscinetto a sfere con gli alloggiamenti compositi. 6 cuscinetti per una curva gradi da 60 e da 90 gradi; 4 per 45 gradi e 30 gradi. GIUNTI UNIVERSALI: 4 per una curva gradi da 60 e da 90 gradi; 2 per una curva gradi da 30 e da 45 gradi. BASE: 7 " ga di x 12 di x 1-1/2 ". struttura d'acciaio formata della scanalatura. TANGENTI: 1' - 0 " entrambe le estremità su 60 gradi e su 90 gradi; 1' - 6 " entrambe le estremità su 30 gradi e su 45 gradi. 1' - 0 " entrata, 1' - 0 " scariche e nessuna tangente concenta su 180 gradi. Il rullo di tangente si concentra 3 " RC. SUPPORTI DEL PAVIMENTO: Facoltativo AZIONAMENTO DEL MOTORE: L'unità è destinata per essere guidata da 738LS. COMANDI ELETTRICI: Facoltativo
