Fissaggio per profilati in alluminio GUS 454 series

per cantiere di costruzioneper applicazioni industrialigalvanizzato

Nome prodotto

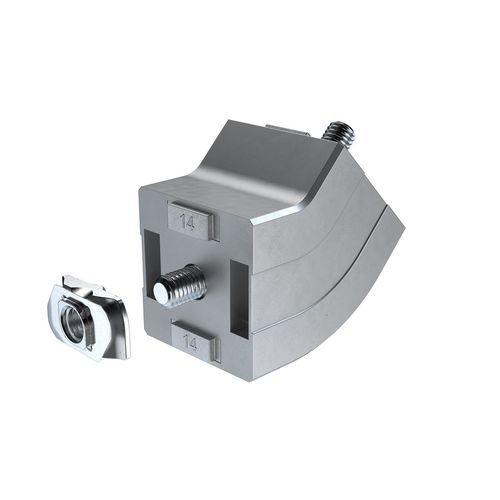

Connettore angolare 45° (GUS 454_, varianti: GUS4540, GUS4541)

Applicazione
per rinforzi rigidi a 45°, ad esempio:

• barriere di protezione
• strutture / telai

Contenuto del kit

• 1 connettore GUS4540
• 1 dado a scatto TIN4508
• 1 vite a testa cilindrica ISO 4762 M8x25
• 1 vite a testa cilindrica DIN 6912 M8x20
• 2 rondelle ISO 7089 M8

Dati tecnici
Materiale: zinco pressofuso o acciaio zincato
Coppia di serraggio:

• IBS M08X025 = 26 Nm
• IBS M08x020NIKO = 20 Nm

Misure / Disegno
Disegno dimensionale 2D disponibile per il connettore angolare 45°

Distinta / Identificatori
Distinta base: GUS4541
IDNR: GUS4541

Caratteristiche / specifiche tecniche

• Tipo: connettore angolare 45° / fissaggio
• Progettato per rinforzi rigidi a 45° (barriere di protezione, telai)
• Opzioni materiali: zinco pressofuso o acciaio zincato
• Valori di coppia di serraggio specificati per le viti fornite (vedi Dati tecnici)
• Contenuto del kit: connettore, dado a scatto, viti e rondelle
• Disponibile come pezzo singolo (GUS4540) e come kit (GUS4541)
