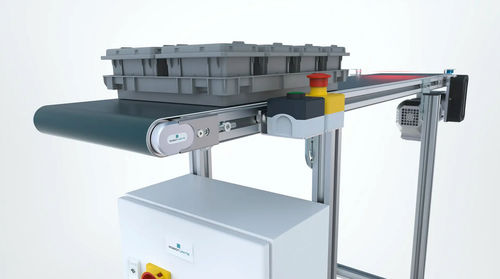

Sistema di trasporto per macchina automatica

per applicazioni industrialiper robotper quadro di comando

Panoramica
Sistemi di trasporto chiavi in mano comprendenti nastri a banda, a cinghia dentata e modulari, forniti con sistema di controllo e quadro elettrico configurato per utilizzo immediato plug-and-play. Progettati per la movimentazione di pezzi e contenitori, integrazione con postazioni Cobot e celle di automazione; configurabili per start/stop, indicizzazione e accumulo.

Tipi di trasportatori

• Nastri a banda — dimensioni, tipi di nastro e configurazioni di azionamento personalizzabili (azionamento in testa con cinghia, azionamento diretto in testa, azionamento centrale).
• Nastri modulari — layout flessibili: tratti dritti, curve e pendenze; adatti a carichi pesanti e funzionamento in accumulo.
• Trasportatori con cinghia dentata — posizionamento preciso e alta ripetibilità per operazioni di indicizzazione e posizionamento.

Controllo e modalità di funzionamento

• Fornitura plug-and-play: consegna con quadro di comando configurato e logica di controllo per rapida installazione e messa in servizio.
• Modalità start/stop: comando tramite selettore, pulsante di avvio, sensore di avvio (barriera fotoelettrica) o segnale esterno del cliente.
• Modalità di indicizzazione: indicizzazione e posizionamento controllati per processi a valle.
• Varianti logiche start/stop: sensore di stop (barriera finale interrotta), sensore di avvio (barriera finale libera), avvio temporizzato (controllo del tempo di corsa) e avvio/arresto comandato da segnale cliente.
• Integrazione opzionale di arresto di emergenza e interfacce di sicurezza.

Esempio di applicazione

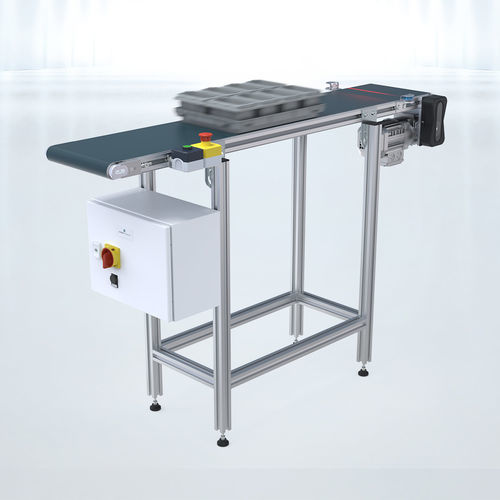

• Uso tipico: posizionamento manuale di pezzi piccoli o contenitori su un nastro modulare rilevato da un sensore di avvio; trasferimento verso una stazione Cobot o di lavorazione. Il modulo logico del quadro gestisce corse, indicizzazioni e interfacce esterne (segnali robot/Cobot, I/O cliente).

Componenti e opzioni

• Quadro di controllo con modulo logico (incluso nella fornitura chiavi in mano).
• Opzioni di azionamento: azionamento con cinghia in testa, azionamento diretto in testa, azionamento centrale e layout su misura.
• Opzioni sensori: sensori fotoelettrici/barriere, sensori di prossimità, pulsanti di avvio/arresto, selettori e interfacce segnale cliente.
• Opzioni meccaniche: tratti dritti, curve e pendenze; unità di trasferimento a 90°, deviatori, supporti e sottostrutture.
• Accessori: regolatori di velocità, alimentazioni 24 V, encoder, hub di collegamento e accessori per tecnologia dei trasportatori.

Specifiche tecniche

• Portata di fornitura: hardware del trasportatore secondo specifica, sistema di controllo abbinato e quadro elettrico per funzionamento plug-and-play.
• Modalità operative: continuo, start/stop, corsa temporizzata, indicizzazione (posizionamento) e accumulo.
• Sensori supportati: barriere fotoelettriche, sensori di prossimità, pulsanti manuali, selettori e segnali esterni cliente.
• Modularità meccanica: combinazioni di tratti dritti, curve e pendenze; nastri modulari per carichi pesanti e accumulo.
• Configurazioni di azionamento: più posizioni di azionamento e opzioni con cinghia dentata per indicizzazione precisa.
• Integrazione: progettato per interfacciarsi con stazioni Cobot e altri moduli di automazione per pick-and-place e flussi di processo.
• Conformità: componenti forniti con marcature di conformità applicabili (es. CE dove previsto).
