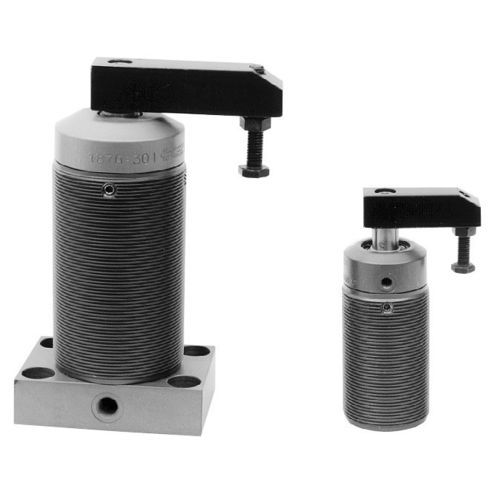

Dispositivi di serraggio rotante J7.201 series

pneumaticomagneticoper pezzi da lavorare

per sensori magnetici mobili a doppio effetto, pressione max. d'esercizio 7 bar Queste staffe rotanti pneumatiche vengono vantaggiosamente impiegate quando sono sufficienti basse forze di serraggio. Il pistone magnetico interno consente il controllo delle posizioni di bloccaggio e sbloccaggio. Montaggio E’ previsto un attacco a flangia (la flangia è un accessorio) oppure una filettatura esterna con corrispondenti ghiere di fissaggio. Ciò consente un agevole adattamento di queste staffe alle mutevoli condizioni di montaggio su attrezzature. All’immissione dell’aria compressa sul pistone, la staffetta compie una rotazione di 90°, con un certo abbassamento, e si porta poi, con movimento assiale contro il punto da bloccare. Il controllo di posizione fornisce le necessarie informazioni sulla posizione del pistone, ma non sulla posizione della staffetta. Questo controllo avviene mediante sensori magnetici elettronici (vedere Accessori) che captano il campo magnetico del pistone. I punti di rilevamento possono essere registrati a piacere, spostando i sensori magnetici. Materiali Queste staffe rotanti sono del tipo inossida bi-le. La boccola di guida, il corpo, il pistone e la flangia sono in alluminio anodizzato. Lo stelo del pistone è invece in acciaio inossidabile.
