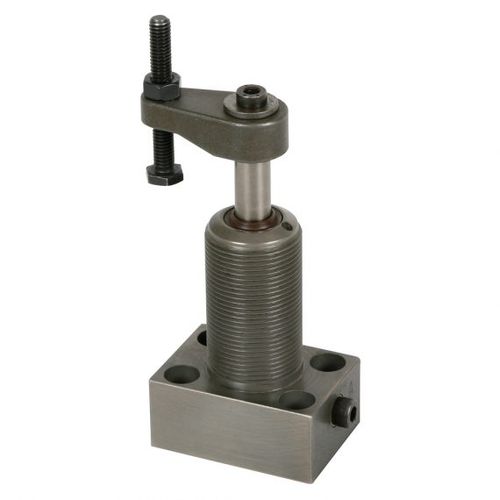

Flangia di bloccaggio ad azionamento manuale B1.8491

per pezzi da lavorarerotantea doppio effetto

Singolo o doppio effetto disponibile in un'unica dimensione di pinza a semplice o doppio effetto raccordi standard o montati su manifold, con possibilità di scelta tra rotazione oraria, antioraria o a zero°. disponibili con angoli di oscillazione di 45° e 60° su ordinazione speciale. le pinze a staffa rotante utilizzano un robusto meccanismo a camma elicoidale per far oscillare il braccio di serraggio in modo da consentire un carico illimitato. I morsetti a staffa rotante compatti qui illustrati sono morsetti estremamente piccoli ed economici, adatti a molte applicazioni. Il braccio di bloccaggio può essere montato per iniziare la sua oscillazione di 90° da qualsiasi posizione entro 360°. La versione con base a flangia offre numerose opzioni di installazione, tra cui il montaggio su manifold. Disponibile in un'unica dimensione di morsetto, a semplice effetto (qui illustrato) o a doppio effetto (vedere i prodotti correlati), con raccordi standard o montaggio su manifold, con una scelta di oscillazione in senso orario, antiorario o a zero°. Disponibile con angoli di rotazione di 45° e 60° su ordinazione speciale. Forza di serraggio a 5000 psi per i morsetti a semplice effetto con braccio standard: 450 libbre (1 serie) Considerazioni sul design A causa delle loro dimensioni ridotte, questi morsetti a staffa rotante non sono dotati di protezione da sovraccarico; pertanto il movimento di rotazione non deve essere limitato in alcun modo. Assicurarsi di regolare il bullone di contatto in modo che la pinza completi la sua corsa di oscillazione completa e inizi la sua corsa di bloccaggio prima di entrare in contatto con il pezzo. Per sicurezza, utilizzare una bassa pressione di esercizio durante l'impostazione iniziale. Non superare la portata massima del fluido indicata nella tabella. Per prolungare la durata della pinza può essere necessaria una semplice valvola di controllo del flusso se l'attrezzatura è alimentata da una fonte di alimentazione ad alta portata e contiene solo poche pinze. Il tempo di serraggio deve essere di almeno un secondo. Braccio di serraggio
