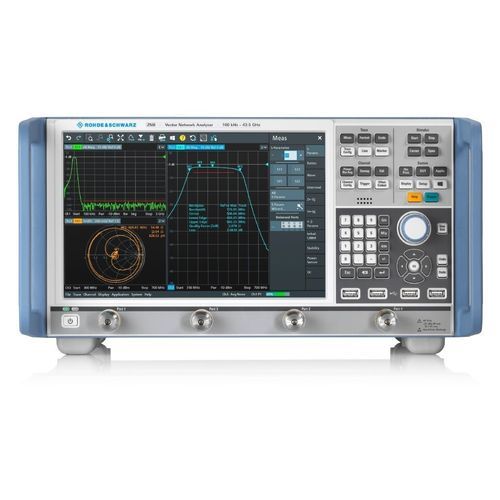

Analizzatore di segnale R&S®ZNB

di rete vettorialearmonicodi intermodulazione

Con gamme di frequenza da 9 kHz a 4,5/8,5 GHz e da 100 kHz a 20/26,5/40/43,5 GHz, gli analizzatori di rete sono progettati per la radiofonia mobile, i prodotti elettronici e le applicazioni aerospaziali e di difesa e possono essere utilizzati anche nella progettazione di circuiti stampati ad alta velocità. L'R&S®ZNB è ideale per lo sviluppo, la produzione e la manutenzione di componenti RF come amplificatori, mixer, filtri e cavi. Fatti salienti Gamma di frequenza da 9 kHz a 43,5 GHz Due o quattro porte Ampia gamma dinamica fino a 140 dB Tempi di sweep brevi di 4 ms per 401 punti Ampia gamma di sweep di potenza di 98 dB Prestazioni RF Progettato per soddisfare gli standard più elevati I ricevitori R&S®ZNB combinano un'elevata capacità di gestione della potenza con un'alta sensibilità e un basso rumore di traccia. L'unità base dell'R&S®ZNB ha una gamma dinamica di 140 dB. L'opzione R&S®ZNB8-B5x estende la gamma dinamica fino a 150 dB per le misure tra le porte. L'analizzatore misura i parametri S con derive di magnitudo e fase molto basse, tipicamente inferiori a 0,01 dB/°C e 0,15°C. Un R&S®ZNB calibrato consente misure precise per diversi giorni senza ricalibrazione.
