Connettore RF

PCBBNCTNC

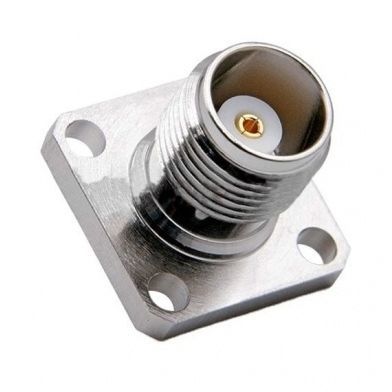

- Può terminare su coassiale, PCB (circuito stampato) o terminale; - Può essere di genere maschile o femminile, con filettature a polarità standard o inversa, con impedenza di 50 ohm; - Il corpo può essere diritto o ad angolo retto; - Il metodo di montaggio può essere a pressione, a paratia, a pannello a 4 fori o senza montaggio; - I metodi di fissaggio includono morsetto/saldatura, crimpatura/saldatura, saldatura o saldatura/saldatura; - Il corpo è in ottone o acciaio inox. La serie di connettori TNC è una serie miniaturizzata, filettata e resistente alle intemperie, con un'impedenza costante di 50 ohm e una gamma di frequenza compresa tra CC e 11 GHz. La serie TNC condivide il design dei contatti con la serie BNC, utilizzando un dado di accoppiamento filettato per un accoppiamento sicuro e prestazioni di frequenza più elevate rispetto al BNC; questo connettore terminale femmina TNC con flangia a 4 fori ha un'interfaccia di tipo Pin Terminal e un'impedenza di 50 ohm, il metodo di fissaggio utilizza una saldatura di schermatura/contatto, il corpo diritto è in ottone con nichelatura.
