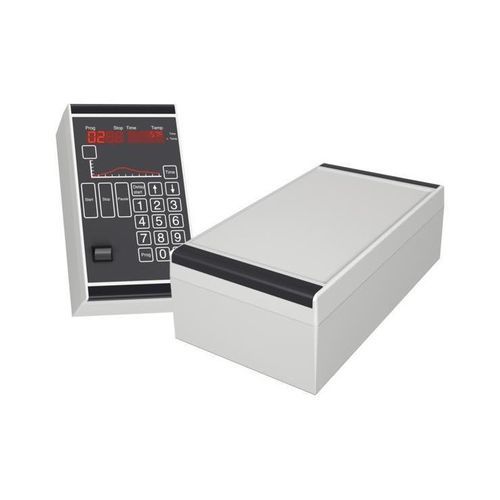

Scatola elettrica non incassata technoPLUS

in plasticaIP66da esterno

Descrizione del prodotto
technoPLUS è una serie di involucri per montaggio su palo in ASA (stabilizzato UV) progettata per apparecchiature elettroniche da esterno. Gli involucri prevedono una rientranza nel coperchio per tastiere a membrana o pannelli frontali, coperture clip-on che nascondono le viti del coperchio e i canali di fissaggio, e supporti di mantenimento del coperchio. È disponibile un fissaggio opzionale per palo/mast per il montaggio con fascette plastiche o metalliche. All'interno sono presenti supporti filettati per il fissaggio di PCB, piastre di montaggio e guide terminali. Sono disponibili pressacavi e accessori compatibili. Le versioni technoPLUS possono essere fornite personalizzate in base alle esigenze di installazione.

Caratteristiche principali

• Materiale dell'involucro: ASA, stabilizzato UV
• Colore superficiale: simile a RAL 7035
• Possibilità di montaggio con coperchio montato tramite canali viti esterni
• Coperture clip-on: polipropilene (PP), RAL 7016
• Supporto integrato del coperchio e fascette di mantenimento
• Viti del coperchio: acciaio inox 1.4567, captive
• Rientranza nel coperchio per tastiera a membrana o pannello frontale
• Reazione al fuoco: UL-94 HB
• Guarnizione: guarnizione siliconica stampata (guarnizione EMC opzionale)

Panoramica prodotto (varianti)
Image | Article name | Type | Article number | Length | Width | Height
/fileadmin/_processed_/f/4/csm_TitleImageLarge500x408_6_a79191ebde.png | technoPLUS | TP 090 | 290.090.000 | 130 | 90 | 70
/fileadmin/_processed_/1/c/csm_TitleImageLarge500x408_4_0296b56472.png | technoPLUS | TP 092 | 290.092.000 | 180 | 90 | 70
/fileadmin/_processed_/4/2/csm_TitleImageLarge500x408_6_d6a53badad.png | technoPLUS | TP 112 | 290.112.000 | 160 | 110 | 70
/fileadmin/_processed_/7/2/csm_TitleImageLarge500x408_4_cce98aa484.png | technoPLUS | TP 132 | 290.132.000 | 230 | 130 | 90
/fileadmin/_processed_/4/5/csm_TitleImageLarge500x408_1_a26c2fe7d4.png | technoPLUS | TP 172 | 290.172.000 | 270 | 170 | 90

Dati tecnici
Dimensioni: 5 dimensioni standard (vedere panoramica prodotto)
Rientranza integrata nel coperchio per tastiere a membrana o pannelli frontali
Supporto coperchio integrato in polipropilene (PP)
Opzionale: supporto per palo/mast per il fissaggio con fascette
Involucro: ASA, stabilizzato UV, colore simile a RAL 7035
Angolo di sformo 2° per l'estrazione dallo stampo (la circonferenza interna diminuisce di 2° verso la base)
Coperture clip-on: polipropilene (PP), RAL 7016
Materiali e colori speciali su richiesta
Reazione al fuoco: UL-94 HB
Fissaggio: canali viti esterni separati che consentono il montaggio con il coperchio montato
Montaggio interno: supporti filettati per PCB e piastre; opzione per viti autofilettanti
Grado di protezione: IP66 standard (EN 60529); IP67 (EN 60529) e IP69K (ISO 20653) opzionali
Guarnizione: guarnizione siliconica stampata; guarnizione EMC opzionale
Viti del coperchio: acciaio inox 1.4567, captive
Personalizzazione: servizi completi di personalizzazione e assemblaggio pronti per l'installazione disponibili

Specifiche tecniche

• Nome serie: technoPLUS
• Materiale: ASA (stabilizzato UV), colore simile a RAL 7035
• Coperchio: rientranza per tastiera a membrana/pannello frontale
• Coperture di design: clip-on PP, RAL 7016
• Opzioni di montaggio: attacco palo/mast; montaggio possibile con coperchio montato
• Montaggio interno: supporti filettati per PCB, piastre, guide terminali
• Tenuta: guarnizione siliconica stampata (guarnizione EMC opzionale)
• Grado di protezione: IP66 standard; IP67 e IP69K opzionali
• Viti del coperchio: acciaio inox 1.4567, captive
• Reazione al fuoco: UL-94 HB
• Personalizzazione: lavorazioni meccaniche, marcatura, trattamenti EMC, colori e dimensioni su richiesta, assemblaggio completo
