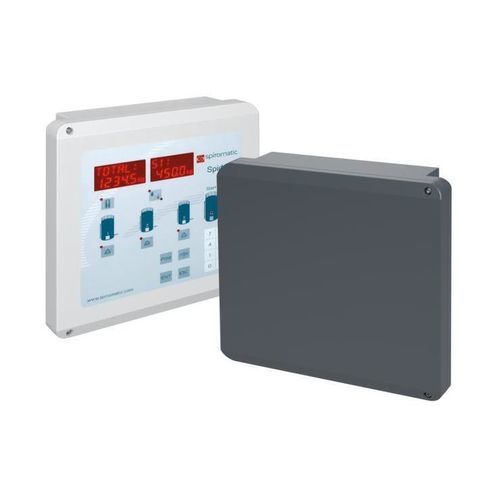

Scatola elettrica di comando profiCASE

mobilenon incassatain alluminio

Descrizione del prodotto
profiCASE è una soluzione di involucro economica per panel PC fino a 10" e per l'alloggiamento di componenti elettronici in applicazioni industriali e veicolari. La serie integra una soluzione di cerniera con coperchio vincolato e si trasforma in un cabinet compatto dopo aver agganciato e fissato i coperchi con le viti di bloccaggio. Sono disponibili due varianti di fissaggio del coperchio: PCD (fissaggio posteriore con viti) e PCV (fissaggio anteriore con viti). Tutti gli involucri presentano cupole di fissaggio sulla base che consentono la connessione VESA 100 mantenendo la tenuta. Compatibile con i sistemi di bracci profiPLUS e taraSMART per installazioni in piedi o sospese.

Caratteristiche riassuntive

• 2 taglie per panel PC fino a 10"
• Strisce maniglia integrate
• Soluzione di cerniera integrata con coperchio vincolato

Caratteristiche principali

• Materiale involucro: Alluminio pressofuso (EN AC-47100)
• Finitura superficie: Verniciatura a polvere RAL 7016 o RAL 7035 (colori speciali opzionali)
• Strisce maniglia integrate
• Soluzione di cerniera integrata, coperchio vincolato, angolo di apertura fino a 95°
• Opzioni di connessione: montaggio diretto su macchina/veicolo; sistemi di bracci profiPLUS 50 o taraSMART; connessione VESA 100
• Guarnizione: Poliuretano schiumato (PUR)

Varianti / Panoramica prodotto (selezione)
Varianti disponibili: PCD (fissaggio del coperchio con viti posteriori) e PCV (fissaggio del coperchio con viti anteriori). Esempi di articoli selezionati elencati di seguito.

Tabella panoramica prodotto
Image | Nome articolo | Tipo | Numero articolo | Lunghezza (mm) | Larghezza (mm) | Altezza (mm)
profiCASE | PCD 07 | 122.320.016 | 300 | 320 | 85
profiCASE | PCD 07 | 122.320.035 | 300 | 320 | 85
profiCASE | PCD 10 | 122.400.016 | 380 | 400 | 85
profiCASE | PCD 10 | 122.400.035 | 380 | 400 | 85

Dati tecnici
Dimensioni involucro: 2 taglie con 2 varianti di coperchio: PCV = serie con fissaggio coperchio da davanti; PCD = serie con fissaggio coperchio da dietro.
Funzione cerniera integrata lato C; opzionalmente con 2 viti di bloccaggio M5 autofilettanti per evitare la perdita del coperchio.
Angolo di apertura del coperchio: max. 95°.
Involucro: Lega di alluminio pressofuso EN AC-47100 (DIN EN 1706); si applicano angoli di distacco e note sulle dimensioni interne libere.
Fissaggio: canali vite separati.
Accessori: cupole di fissaggio sulla base dell'involucro (opzione VESA 100).
Classe di protezione: IP65 / IP66 / IP67 (EN 60529).
Guarnizione: Poliuretano schiumato (PUR).
Superficie: Verniciatura a polvere RAL 7016 o RAL 7035; colori speciali opzionali.
Viti del coperchio: Acciaio inossidabile 1.4567, M5 con TX25, trattenute.
Cerniere: Viti di bloccaggio M5 autofilettanti per il fissaggio della cerniera.

Datasheet disponibili / Download (titoli)

• Acciaio inossidabile 1.4567 (viti coperchio)
• Coppia di serraggio per viti coperchio
• profiCASE PDF Download (catalogo)
• Aluminium-Druckguss_EN (materiale)
• Istruzioni di montaggio profiCASE
• Processo di verniciatura a polvere
• Protezione ingresso IP65
• Protezione ingresso IP66
• Protezione ingresso IP67

Esempi di applicazione (selezione)
Utilizzi tipici: fissaggio anteriore mediante viti per montaggio diretto; fissaggio diretto a profili di sistema; connessione VESA opzionale per montaggio su braccio o supporto.

Specifiche tecniche

• Brand: ROLEC
• Series / Model: profiCASE
• Materiale: Alluminio pressofuso (EN AC-47100)
• Finitura superficie: Verniciatura a polvere RAL 7016 o RAL 7035 (colori speciali opzionali)
• Grado di protezione: IP65, IP66, IP67 (EN 60529)
• Guarnizione: Poliuretano schiumato (PUR)
• Viti del coperchio: Acciaio inossidabile 1.4567, M5 TX25, trattenute
• Cerniera: Soluzione di cerniera integrata; viti di bloccaggio M5 autofilettanti
• Angolo di apertura del coperchio: fino a 95°
• Opzioni di montaggio: fissaggio posteriore (PCD) o anteriore (PCV) del coperchio; VESA 100; montaggio diretto su macchina/veicolo; sistemi di braccio (profiPLUS, taraSMART)
• Dimensioni (esempi): 300 x 320 x 85 mm; 380 x 400 x 85 mm
