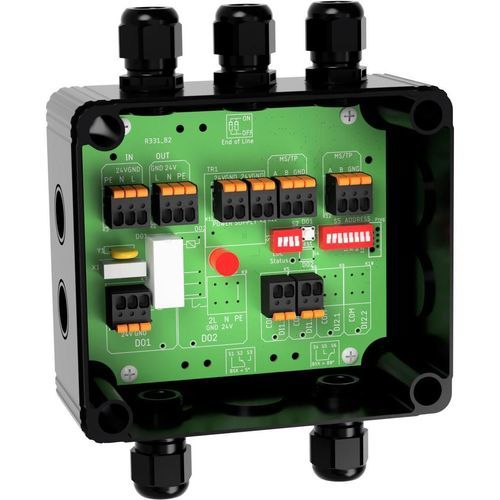

Modulo I/O digitale FBB-2DI1DO-R.24.AMP

RS-485BACnetcon uscita a relè

Informazioni sul prodotto
Il FBB-2DI1DO-R.24.AMP è un modulo I/O compatto con 2 ingressi digitali e 1 uscita relè per attività di commutazione decentralizzate. È progettato per il controllo di dispositivi tagliafuoco motorizzati e per la segnalazione della posizione (finecorsa APERTO/CHIUSO), oltre che per applicazioni Remote I/O e raccolta dati generali.

Misurazione dei tempi di corsa e diagnostica
Il modulo supporta la misurazione dei tempi di corsa per dispositivi tagliafuoco motorizzati. Ad ogni ciclo vengono misurati i tempi di apertura e chiusura e il tempo morto (tempo fino alla segnalazione dell'abbandono della posizione iniziale). I tempi misurati vengono confrontati con valori massimi configurabili impostati durante la messa in servizio per facilitare diagnostica e manutenzione.

Opzioni e varianti

• Alimentazione: disponibile nelle versioni 24 V (AC/DC) o 230 V. Nelle varianti R.230 la tensione di alimentazione viene utilizzata anche come alimentazione in uscita per i contatti del relè (L viene commutato all'uscita digitale tramite il contatto del relè).
• Opzione "AMP": varianti con connettori pluggable di tipo AMP per collegamento rapido a dispositivi tagliafuoco con cavi prefabbricati forniti dai produttori.

Specifiche tecniche

• Modello: FBB-2DI1DO-R.24.AMP
• Funzione: 2 ingressi digitali (DI), 1 uscita relè (DO)
• Uscita relè (varianti R.230): 230 V, 16 A
• Adatto per: commutazioni decentralizzate, controllo di dispositivi tagliafuoco motorizzati e segnalazione posizione, Remote I/O generali
• Misurazione tempi: misurazione apertura/chiusura e tempo morto, confronto con valori massimi definiti in messa in servizio
• Varianti: FBB-4DI2DO.R.xxx e FBB-2DI1DO.R.xxx disponibili in diverse configurazioni
• Opzioni di alimentazione: 24 V AC/DC (±10%) o 230 V AC (±10%) a seconda del modello
• Bus: RS485 galvanicamente isolato; Protocollo: BACnet MS/TP
• Baud rate supportati: 9.600; 19.200; 38.400; 57.600; 76.800; 115.200 (autobauding supportato)
• Memoria: uPC interna; EEPROM di configurazione con fino a 100.000 cicli di scrittura
• Ambiente: Temperatura di esercizio 0...50°C; Stoccaggio/trasporto -10...70°C; Umidità relativa 10...90% non condensante
• Grado di protezione: IP54 per varianti .AMP; IP66/IP67 disponibili a seconda dell'ingresso cavi
• Dimensioni involucro: 160 x 140 x 81 mm
• Peso: 0,427 kg
• Numero prodotto / SKU: 00003222
