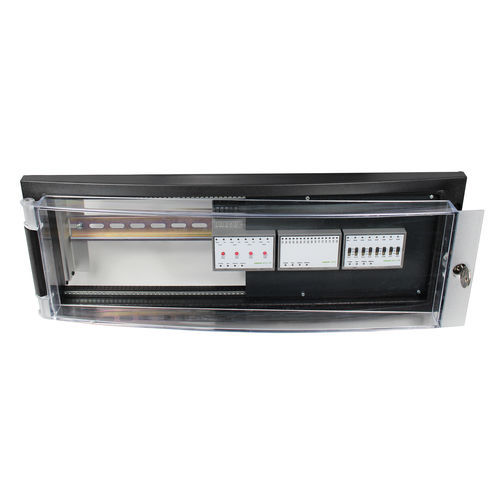

Scatola elettrica di comando IBGTflex4084S

non incassatasu guida DINin plastica

Informazioni sul prodotto
Il telaio di montaggio IBGTflex4084S è progettato per installare dispositivi su guida DIN nella porta di un armadio di controllo, fornendo una parte frontale con placche di copertura che impediscono la visibilità all'interno dell'armadio.

Tenuta e protezione
Il telaio copre i bordi di taglio e raggiunge la classe di protezione IP54 tramite una guarnizione perimetrale in poliuretano. Può essere bloccato con la serratura 3524E.

Materiali, sicurezza e condizioni ambientali
Materiale: plastica ABS (PA6-GF10) e Makrolon
Colore: simile a RAL 7039
Conforme CE
Comportamento al fuoco: simile a UL94 V2, autoestinguente
Condizioni ambientali: temperatura di esercizio 0...50 °C; trasporto/stoccaggio -20...+70 °C; umidità relativa 5...95% senza condensa

Dimensioni e installazione
Dimensioni complessive (L x A x P): 483 x 178 x 154 mm
Foratura consigliata: 450 x 150 mm
Profondità d'installazione (telaio): 127 mm; profondità totale (struttura completa): 154 mm
Capacità per dispositivi su guida DIN larghezza: fino a 426 mm
Profondità di installazione dei dispositivi su guida DIN: min 45 mm, max 125 mm
Il telaio si fissa alla porta dell'armadio con 4 viti M6 (incluse).

Accessori (disponibili)

• Guida DIN, 430 mm
• Piastra cieca 3HE, 4TE
• Chiave di ricambio per serratura 3524E
• Parti laterali con accessori di montaggio
• Rivetti e viti per fissare la guida DIN al telaio

Articoli forniti / montaggio
Telaio di montaggio con 4 viti M6 per il fissaggio alla porta dell'armadio (viti incluse).

Note
Le placche frontali chiudono la vista all'interno dell'armadio e possono essere realizzate su misura. Il telaio copre i bordi di taglio e garantisce la protezione IP54 tramite la guarnizione perimetrale in poliuretano.

Specifiche tecniche

• Modello: IBGTflex4084S
• Numero articolo / SKU: 00003012
• Marca: romutec Steuer- und Regelsysteme GmbH
• Peso: 0,8 kg
• Classe di protezione: IP54 (guarnizione perimetrale in poliuretano)
• Bloccabile: compatibile con serratura 3524E
• Brevetto: DE Patent-Nr. 10 2004 049 708.7
• Materiale: plastica ABS (PA6-GF10) e Makrolon
• Colore: simile a RAL 7039
• Comportamento al fuoco: simile a UL94 V2, autoestinguente
• Temperatura di esercizio: 0...50 °C
• Temperatura trasporto / stoccaggio: -20...+70 °C
• Umidità relativa: 5...95% senza condensa
• Dimensioni complessive (L x A x P): 483 x 178 x 154 mm
• Profondità d'installazione (telaio): 127 mm
• Capacità larghezza per dispositivi su guida DIN: fino a 426 mm
• Profondità di installazione dispositivi: min 45 mm, max 125 mm
• Montaggio: fissato alla porta dell'armadio con 4 x viti M6 (incluse)
• Accessori forniti / opzionali: guida DIN 430 mm, piastra cieca 3HE 4TE, chiave di ricambio per 3524E, parti laterali, rivetti e viti per guida DIN
