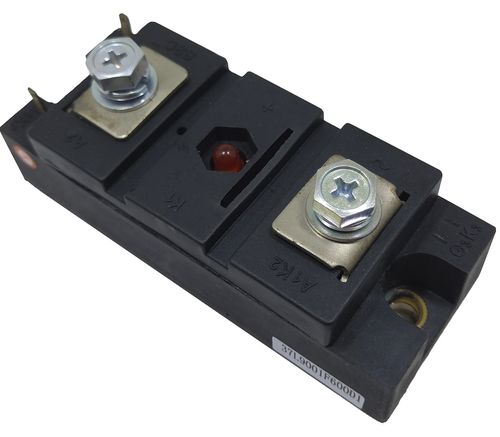

Interruttore a tiristore 220 - 500 VAC | IMTX

i moduli di commutazione CA a semiconduttori di potenza Caratteristiche Si tratta di un commutatore elettronico senza contatto a quattro terminali (2 terminali di ingresso e 2 terminali di uscita) ed è costituito da due tiristori antiparalleli e da un circuito a zero-crossing innescato. Usando il circuito innescato a zero-crossing, il tiristore si accende quando la tensione di alimentazione AC attraversa lo zero e la corrente di carico viene disattivata dopo che il segnale di ingresso è stato successivamente disattivato. I chip quadrati importati del tiristore della giunzione vetro-passivata della giunzione, i substrati ceramici elettricamente isolati e termicamente conduttivi di DBC, il gel elastico di polisilossanza e la resina epossidica sono usati, in modo dalla performace del modulo è più stabile e l'operazione del modulo è più affidabilità. Ad alta potenza, la corrente nominale di uscita RMS è fino a 1000A, il VDRM e VRRRm sono fino a 3600V. La tensione di prova di isolamento VISO tra i terminali di ingresso, uscita e base in rame è >2.5KV(RMS), il fototriac coupter viene utilizzato per isolare l'ingresso dall'uscita, la tensione di isolamento tra i terminali di ingresso s è fino a 7.5KV.
