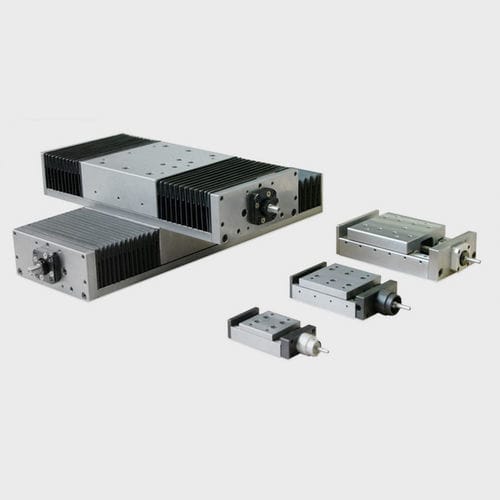

Tavola di guida a vite TV series

motorizzatameccanicadi precisione

Tavole lineari di precisione, di tipo modulare per il montaggio su X, Y, Z e su più assi. Azionamento a motore con controllo CNC, movimento su guide a rulli incrociati e viti a sfere. Notevole rigidità e capacità di carico. Le tavole della serie TV sono utilizzate per la realizzazione di sistemi di posizionamento, per l'uso generale nell'auto- matica industriale e per operazioni meccaniche leggere industriale e per operazioni di meccanica leggera. I carichi ammissibili indicati nelle tabelle devono essere considerati come valori massimi teorici sia per il sistema di guide che per il carico di spinta sulla vite di azionamento. Per un corretto utilizzo delle tabelle in termini di precisione, rigidità, durata e sicurezza del sistema, è necessario considerare gli opportuni coefficienti di sicurezza. A tal fine, si vedano le tabelle e i metodi di calcolo nei capitoli specifici dei cataloghi ROSA SISTEMI per guide e viti motrici Sebbene la velocità massima ammissibile per le tavole sia fino a 40-50 m/min, questi valori non saranno mai raggiunti considerando la corsa breve delle tavole, le accelerazioni necessarie e il passo ridotto delle viti a sfere. Dal punto di vista della velocità, la limitazione è data dalla vite a sfera, da cui derivano i valori ammissibili. Velocità massima di rotazione della vite a sfere (n) 2400 n/min Passo della vite (p) in mm Le viti a sfere e le guide sono state correttamente lubrificate durante il montaggio, cioè durante l'assemblaggio, cioè sono stati utilizzati olio per le guide e grasso per le viti a sfera. Tuttavia, è necessario verificare periodicamente le condizioni di lubrificazione del sistema e, se necessario, ripristinare le condizioni iniziali. Le tavole TV2/TV3 consentono l'installazione di sistemi di lubrificazione centralizzata centralizzati di lubrificazione a olio. Le tabelle sono fornite insieme alla documentazione specifica sui lubrificanti consigliati.
